Каталог запасных частей к технике: Shantui Каток SR12-5. FRONT FRAME

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

11

12

12

13

13

14

15

16

17

18

19

20

21

22

23

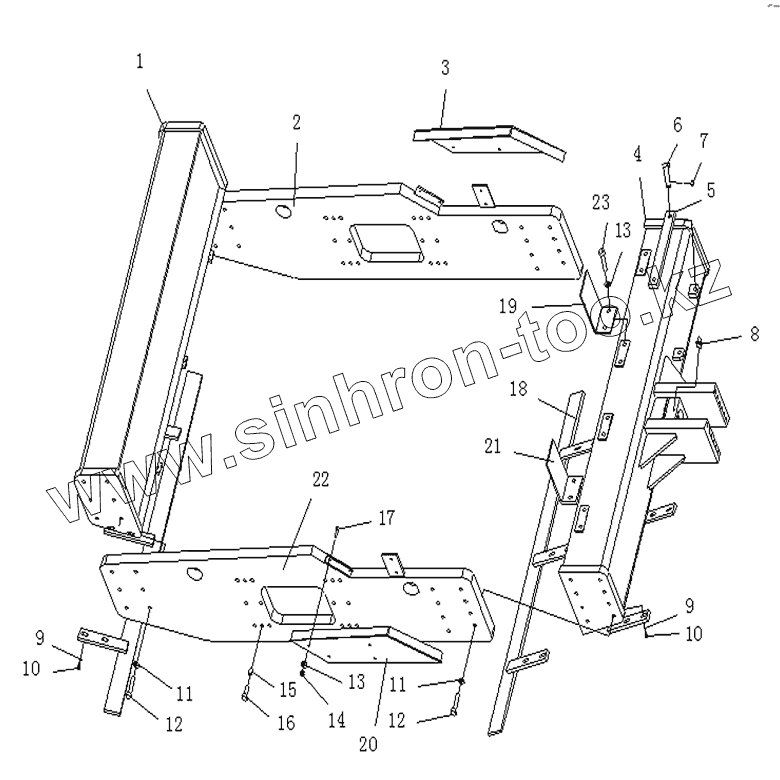

Позиция на иллюстрации	Заводской номер детали		Название детали
1	242-31-01000		Front frame
2	242-31-05000		Plate
3	242-31-04000		Seat
4	242-31-02000		Rear frame
5	263-30-00003		Plate
6	263-30-00002		Pin
7	04052-11664		Spring pin
8	07020-01021		Масленка
9	01643-31232		Шайба
10	01010-51240		Болт
11	01643-32060		Шайба
12	01011-52010		Bolt
13	01643-31032		Шайба
14	01010-51025		Болт
15	04022-16045		Shaft
16	07049-12018		Plug, dustproof
17	01580-11008		Гайка
18	242-30-07000		Scraper
19	242-31-00002		Plate
20	242-31-03000		Plate
21	242-31-00001		Plate
22	242-31-06000		Plate
23	01010-51020		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
