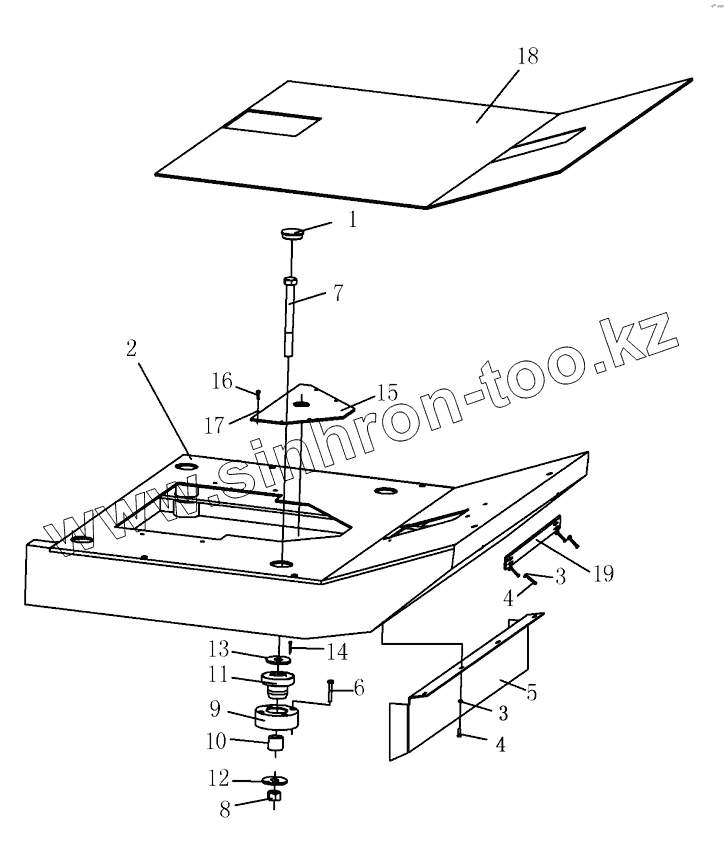

Каталог запасных частей к технике: Shantui Каток SR12-5. FRAME, FLOOR PLATE ASSY
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 263-51-00006 | Plug | |
| 2 | 242-51-01000 | Frame, floor plate | |
| 3 | 01643-30623 | Прокладка | |
| 4 | 01010-50620 | Bolt | |
| 5 | 263-51-00007 | Plate | |
| 6 | 01252-31055 | Bolt | |
| 7 | GB5782-86 | Bolt | |
| 8 | 01598-12021 | Nut | |
| 9 | 263-51-00002 | Bracket | |
| 10 | 263-51-00001 | Regulation sleeve | |
| 11 | 263-51-07000 | Shock absorber | |
| 12 | 263-51-00008 | Regulation gasket | |
| 13 | 263-51-00003 | Regulation gasket | |
| 14 | 01010-51220 | Болт | |
| 15 | 263-51-00005 | Cover | |
| 16 | 01010-51016 | Болт | |
| 17 | 01010-31645 | Болт | |
| 18 | 254-51-00001 | Leather,floor plate | |
| 19 | 263-51-05000 | Cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
