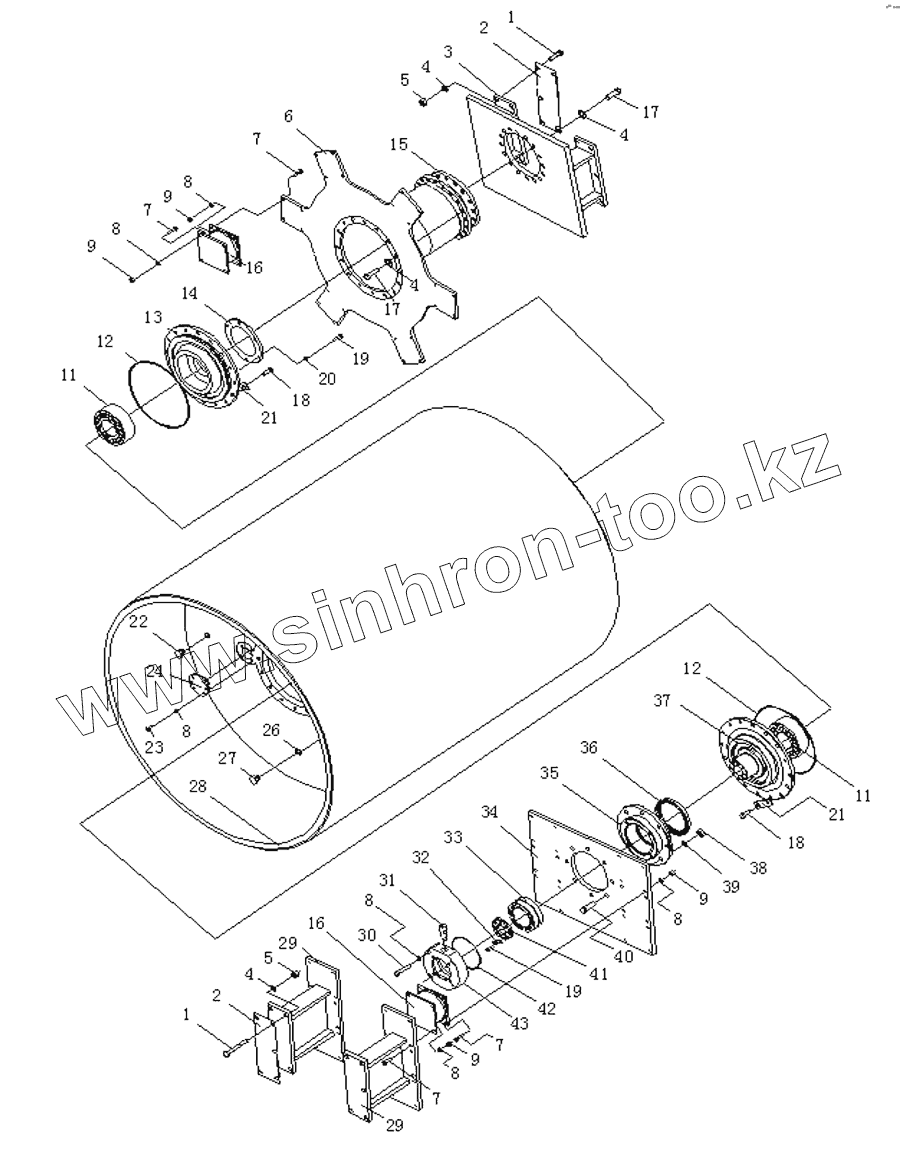

Каталог запасных частей к технике: Shantui Каток SR12-5. DRUM ASSEMBLY
1
1
2
2
3
4
4
4
4
5
5
6
7
7
7
7
8
8
8
8
8
8
9
9
9
9
11
11
12
12
13
14
15
16
16
17
17
18
18
19
19
20
21
21
22
23
24
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01011-52020 | Bolt | |
| 2 | 242-83-00001 | Spacer | |
| 3 | 242-83-06000 | Bracket | |
| 4 | 01643-32060 | Шайба | |
| 5 | 01580-12016 | Nut | |
| 6 | 242-83-00005 | Plate | |
| 7 | 01010-51240 | Болт | |
| 8 | 01643-31232 | Шайба | |
| 9 | 01580-11210 | Гайка | |
| 11 | 244-83-05000 | Bearing | |
| 12 | 07000-25370 | O-ring | |
| 13 | 244-83-00004 | Ex.housing | |
| 14 | 244-83-00003 | Bearing cover | |
| 15 | 242-83-05000 | Retarder | |
| 16 | 244-83-03000 | Damper | |
| 17 | 01050-52060 | Bolt | |
| 18 | 01050-52045 | Bolt | |
| 19 | 01010-51025 | Болт | |
| 20 | 01643-31032 | Шайба | |
| 21 | 244-83-00015 | Pad | |
| 22 | 263-83-00011 | Bleed plug | |
| 23 | 01010-51225 | Болт | |
| 24 | 263-83-80000 | Bleeder plug | |
| 25 | 07000-22065 | O-ring | |
| 26 | 07005-03016 | Seal pad | |
| 27 | 263-83-40000 | Plug | |
| 28 | 242-83-03000 | Wheel | |
| 29 | 242-83-01000 | Bracket | |
| 30 | 01010-51260 | Болт | |
| 31 | 263-83-00017 | Bleed plug | |
| 32 | 244-83-00014 | Pad | |
| 33 | GB299-352122 | Bearing | |
| 34 | 242-83-00004 | Plate | |
| 35 | 244-83-00010 | Bearing cover | |
| 36 | GB13871.1-FB170200 | Lip seal | |
| 37 | 244-83-00008 | Housing | |
| 38 | 01580-11613 | nut | |
| 39 | 01643-31645 | Шайба | |
| 40 | 01010-51660 | bolt | |
| 41 | 244-83-00011 | Cover | |
| 42 | 07000-25185 | O-ring | |
| 43 | 242-83-00002 | Motor support |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
