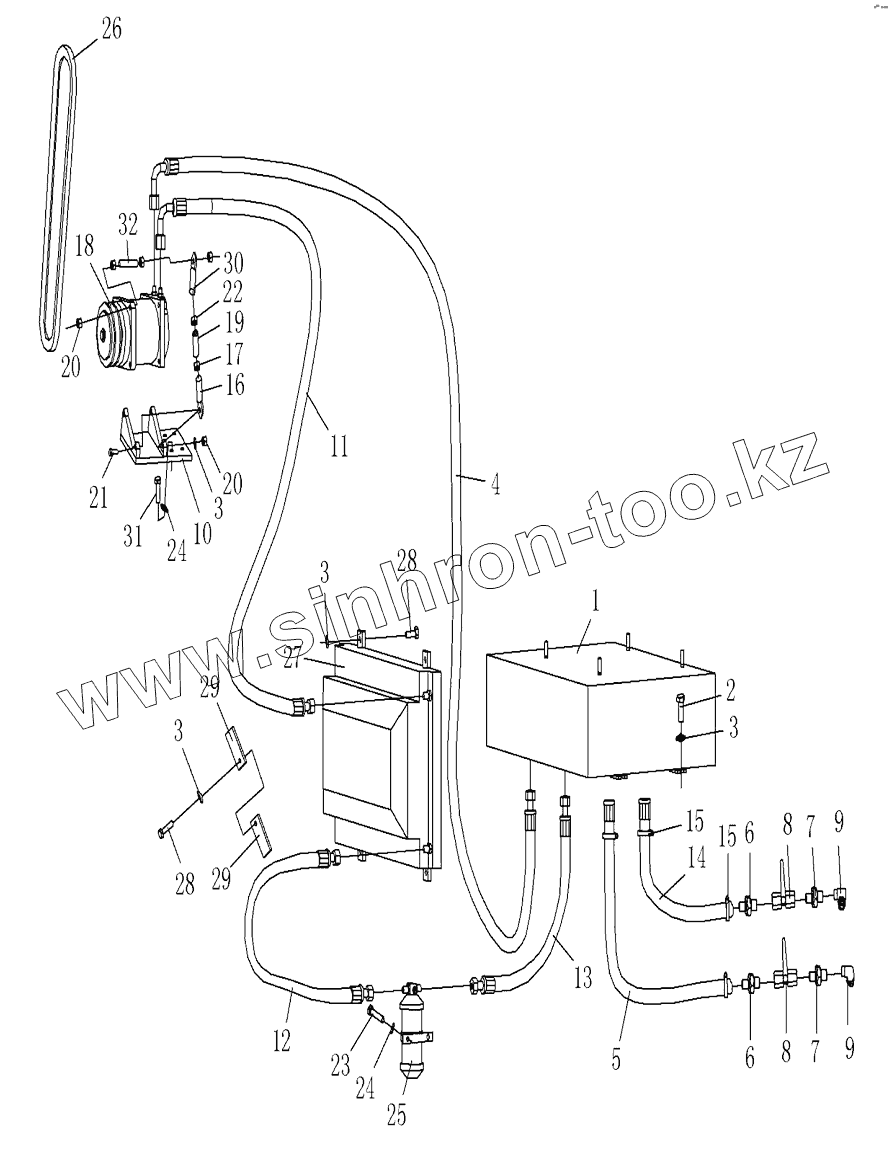

Каталог запасных частей к технике: Shantui Каток SR12-5. AIR CONDITIONER ASSY
1
2
3
3
3
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 263-58-04000 | Evaporator assy | |
| 2 | 01010-51035 | Болт | |
| 3 | 01643-31032 | Шайба | |
| 4 | 244-58-09000 | Hose | |
| 5 | 09483-10512 | Hose | |
| 6 | 263-58-00009 | Nipple | |
| 7 | 07325-10400 | Nipple | |
| 8 | 07700-40460 | Клапан | |
| 9 | 242-58-02000 | Nipple | |
| 10 | 242-58-03000 | Seat | |
| 11 | 244-58-01000 | Hose a | |
| 12 | 242-58-04000 | Hose | |
| 13 | 254-58-01000 | Hose a | |
| 14 | 09483-10526 | Hose | |
| 15 | 07281-00259 | Зажим | |
| 16 | 263-58-00004 | Shank | |
| 17 | 263-58-00008 | Nut | |
| 18 | 263-58-01000 | Compressor | |
| 19 | 263-58-00003 | Hose | |
| 20 | 01580-11008 | Гайка | |
| 21 | 01010-51085 | Болт | |
| 22 | 263-58-00007 | Nut | |
| 23 | 01010-50820 | Болт | |
| 24 | 01643-30823 | Шайба | |
| 25 | 263-58-09000 | Tin | |
| 26 | 263-58-00001 | Strap | |
| 27 | 263-58-03000 | Condenser assy | |
| 28 | 01010-51025 | Болт | |
| 29 | 08035-12508 | Clip | |
| 30 | 263-58-06000 | Hose | |
| 31 | 01010-50835 | Болт | |
| 32 | 263-58-00002 | Cable |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
