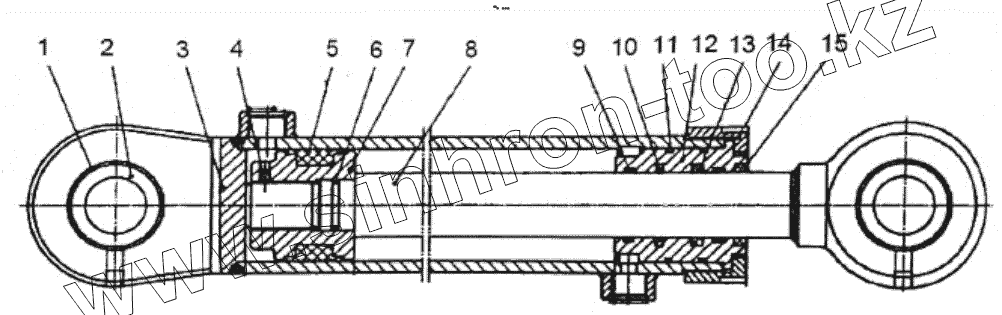

Каталог запасных частей к технике: SEM921. Blade Tilt Cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
5364482 5364482 Blade tilt cylinder seal pack
1 5367876 Ring
2 5677907 Joint bearing
3 5522581 Cylinder barrel
4 Threaded Screw Threaded screw
5 Seal Ring Seal ring
6 O Ring Piston rod
7 5483652 Piston
8 5483654 Piston rod
9 Support Ring Support ring
10 Seal Ring Seal ring
11 O Ring Piston rod
12 5483657 Cylinder sleeve
13 Seal Ring Seal ring
14 Lock Ring Lock ring
15 Dust Ring Dust ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
