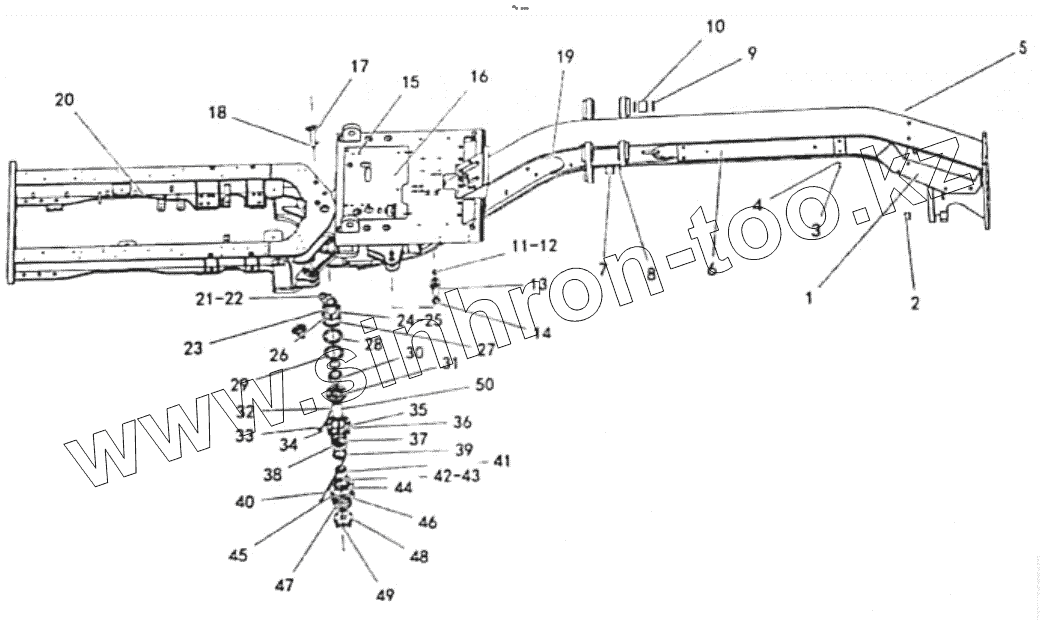

Каталог запасных частей к технике: SEM919. Frame Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5540136 | Plate | |
| 2 | MG19002191 | Front axle bushing | |
| 3 | 5182309 | Bolt | |
| 4 | 5189745 | Washer | |
| 5 | 5540135 | Plate | |
| 6 | 5540134 | Middle plate | |
| 7 | 5358185 | Retaining bush | |
| 8 | 5358065 | Dust ring | |
| 9 | 9D6589 | Rubber dustproof seal ring | |
| 10 | 809159 | Bushing | |
| 11 | 5182318 | Bolt | |
| 12 | 5177867 | Masher | |
| 13 | 5228235 | Steering cylinder front pin | |
| 14 | 5228262 | Support boss | |
| 15 | 5182310 | Bolt | |
| 16 | 5540146 | Cover plate | |
| 17 | 5540142 | Lock pin assembly | |
| 18 | 5188176 | Split pin | |
| 19 | 5540292 | Front frame as. | |
| 20 | 5540347 | Rear frame as. | |
| 21 | 5182325 | Bolt | |
| 22 | 5177864 | Washer | |
| 23 | 5540363 | Pin gasket | |
| 24 | 5182324 | Bolt | |
| 25 | 5184409 | Washer | |
| 26 | 5346360 | Lower hinge upper bearing cover | |
| 27 | 5346354 | Adjusting shim | |
| 28 | 5346369 | Adjusting shim | |
| 29 | 5346367 | Adjusting shim | |
| 30 | 5383106 | Bearing | |
| 31 | 5346363 | Lower hinge lower bearing cover | |
| 32 | 5457421 | Lubricating oil pipe | |
| 33 | 5181824 | Bolt | |
| 34 | 5184426 | Combined seal washer | |
| 35 | 4314601 | Upper bearing cover | |
| 36 | 5289878 | Bolt | |
| 37 | 5457411 | Upper isolation sleeve | |
| 38 | 5383119 | Taper rol ler bearing | |
| 39 | 4314611 | Seal ring | |
| 40 | 5230035 | Pin lubricating tube | |
| 41 | 5346392 | Upper isolation sleeve | |
| 42 | 5202594 | Bolt | |
| 43 | 5184411 | Washer | |
| 44 | 5457415 | Lower bearing cap | |
| 45 | 4314600 | Adjusting shim | |
| 46 | 4314599 | Adjusting shim | |
| 47 | 4314598 | Adjusting shim | |
| 48 | 4314609 | Upper hinge pin fixed tray | |
| 49 | 5189595 | Bolt | |
| 50 | 5457409 | Main joint pin | |
| 51 | 4314613 | Oil cup |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
