Каталог запасных частей к технике: SEM919. Blade Lifting Cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

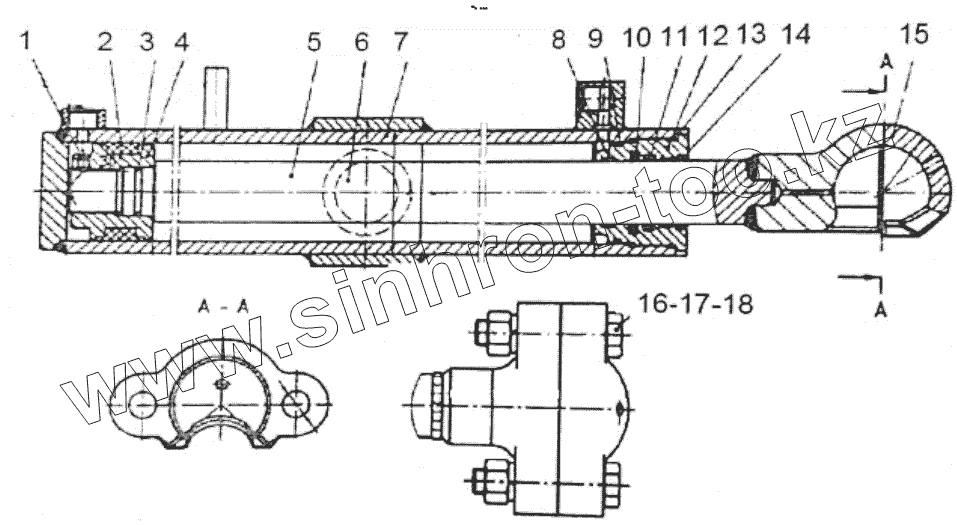

Позиция на иллюстрации Заводской номер детали Название детали
5363859 5363859 Cylinder seal package
1 Threaded Screw Threaded screw
2 Combined Seal Ring Combined seal ring
3 O Ring Piston rod
4 5483611 Piston
5 5363948 Piston rod
6 Ear Shaft Jacket Ear shaft jacket
7 5522578 Cylinder barrel
8 Support Ring Support ring
9 O Ring Piston rod
10 Seal Ring Seal ring
11 Seal Ring Seal ring
12 5483612 Cylinder sleeve
13 5522580 O ring
14 Dust Ring Dust ring
15 Hanger Ear Head Hanger ear head
16 5757311 Bolt
17 5243200 Washer
18 5757312 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
