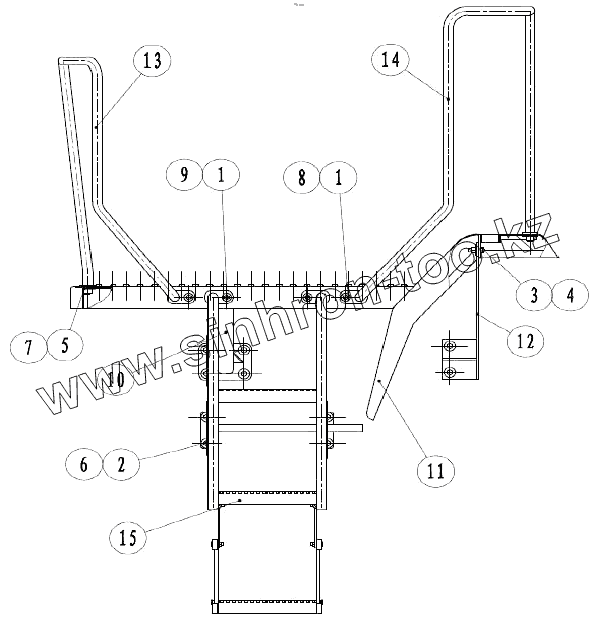

Каталог запасных частей к технике: SEM669C. LEFT FLOOR AND LADDER ASSEMBLY
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| NZ5B5250010000 | NZ5B5250010000 | Left floor assembly | |
| 1 | B040911030 | Bolt | |
| 2 | B040911230 | Bolt | |
| 3 | B040911240 | Bolt | |
| 4 | B050331211 | Nut | |
| 5 | B050331614 | Nut | |
| 6 | B060311203 | Washer | |
| 7 | B060311602 | Washer | |
| 8 | B060331003 | Washer | |
| 9 | B060421002 | Washer | |
| 10 | Z5B02500500 | Surport | |
| 11 | Z5B52500100 | Left floor assembly | |
| 12 | Z5B52500200 | Left support assembly | |
| 13 | Z5B52500300 | Front left support assembly | |
| 14 | Z5B52500400 | Rear left handle assembly | |
| 15 | Z5B52502200 | Left ladder assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
