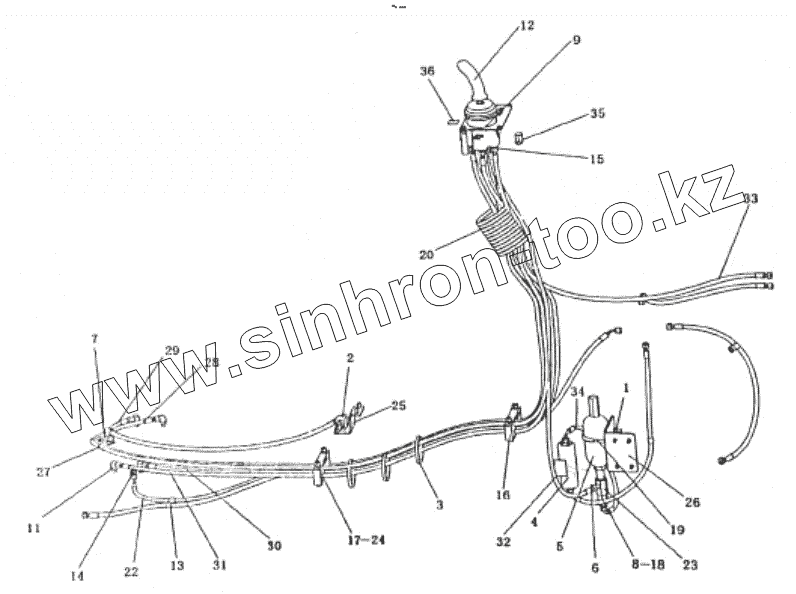

Каталог запасных частей к технике: SEM656D. Pilot Hydrulic System Assembly
1
2
3
4
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5188771 | Nylon lock nut | |
| 2 | 1121817 | Ball valve | |
| 3 | 5190880 | Clip | |
| 4 | 5190298 | Pressure filter | |
| 4 | 5185260 | Fiiter element | |
| 5 | 5190299 | Pilot accumulator | |
| 6 | 5190318 | Adapter | |
| 7 | 5209527 | Union-orfs to orp | |
| 8 | 5209529 | Check valve | |
| 9 | 5227776 | Pilot valave | |
| 10 | 5190342 | Adapter | |
| 11 | 5209536 | Transition joints | |
| 12 | 5227797 | Handle knob | |
| 13 | 5194965 | One-pipe clip | |
| 14 | 5227823 | Connection joint | |
| 15 | 5227824 | Connection joint | |
| 16 | 5209866 | Support | |
| 17 | 5209867 | Stell ring | |
| 18 | 5190427 | Connection joint | |
| 19 | 5190428 | U bolt | |
| 21 | 5201127 | O ring | |
| 22 | 5227799 | Lift cylindcr | |
| 23 | 5227800 | Tilt cylindor | |
| 24 | 5524889 | Tube as | |
| 25 | 5247513 | High pressure hose | |
| 26 | 3979877 | U typo bolt | |
| 27 | 5524810 | Bracket | |
| 28 | 5524898 | Tube as. | |
| 29 | 5189736 | Washer | |
| 30 | 5524819 | Bracket | |
| 31 | 5524887 | Tube as. | |
| 32 | 5247600 | Tube as. | |
| 33 | 5524891 | Tube as. | |
| 34 | 5823617 | Bolt | |
| 35 | 5524890 | Tube as. | |
| 36 | 5209897 | Oil board | |
| 37 | 5188754 | O ring | |
| 38 | 5524892 | Tube as. | |
| 39 | 4314613 | Oil cup | |
| 40 | 5190425 | Pilot implement valve fixed bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
