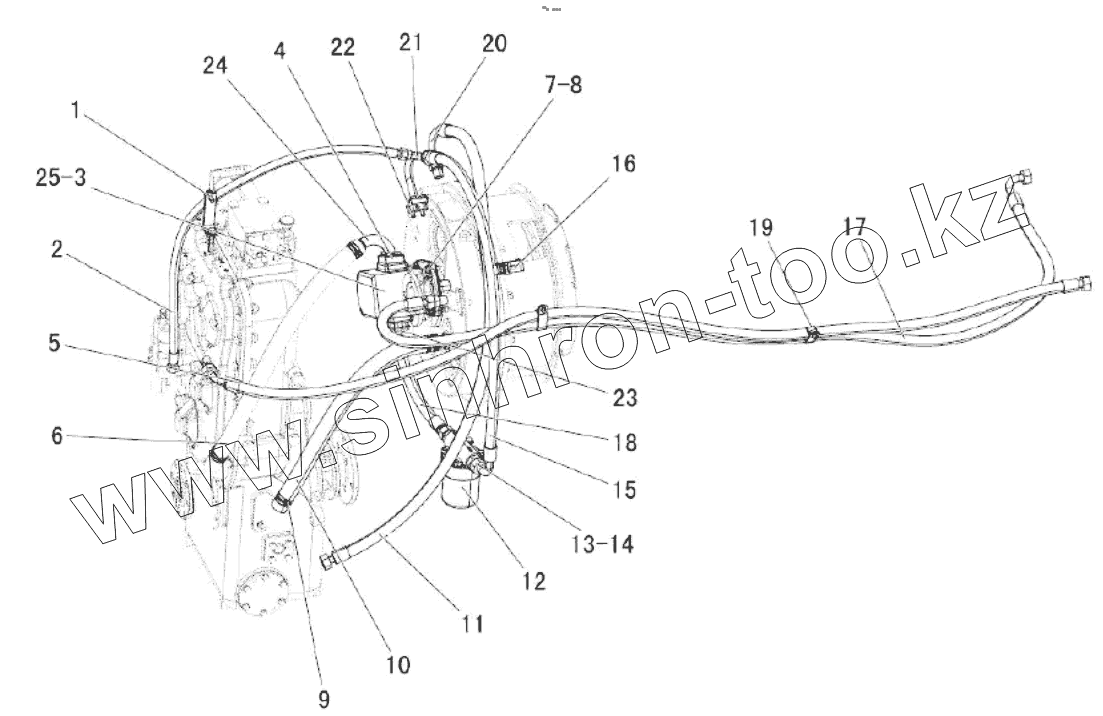

Каталог запасных частей к технике: SEM655D. Transmission hydraulic system
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B040910830 | B040910830 | Bole | |
| B040911016 | B040911016 | Bolt | |
| B040911020 | B040911020 | Bolt | |
| B040911030 | B040911030 | Bolt | |
| B040911235 | B040911235 | Bolt | |
| B050331211 | B050331211 | Nut | |
| B060460802 | B060460802 | Washer | |
| B060461002 | B060461002 | Washer | |
| 1 | Z520171190 | Сliр | |
| 2 | Z5A01701700 | High pressure tube assembly | |
| 3 | Z310260050 | Spacer | |
| 4 | B160130280 | O-ring | |
| 5 | Z52270001 | High pressure hose assembly | |
| 6 | Z520170010 | Low pressure oil resistant hose | |
| 7 | B100111235 | Stud | |
| 8 | B060461203 | Washer | |
| 9 | B190120500 | Clip | |
| 10 | Z520170120 | Low pressure oil resistant tube | |
| 11 | Z5A01702700 | Ф19 high pressure tube assembly | |
| 12 | W154200000A | Oil filter | |
| 12 | W154200010 | Filter screen assembly | |
| 13 | Z5A01703400 | Adapter | |
| 14 | B160130300 | O-ring | |
| 15 | Z5B01700100 | Ф19 high pressure tube assembly | |
| 16 | Z5B01700800 | Bracket | |
| 17 | Z52270003 | High pressure hose assembly | |
| 18 | Z5A01700100 | Ф19 high pressure tube assembly | |
| 19 | Z5A01702100 | Double clip | |
| 20 | Z5A01703800 | Adapter of gear box | |
| 21 | Z5B01700600 | Inlet coupling assembly of relief valve | |
| 22 | B040910825 | Bolt | |
| 23 | Z610200100 | Split flange | |
| 24 | Z5A01701400 | Oil inlet coupling of cbg2040 | |
| 25 | W060600000 | Gear pump |
