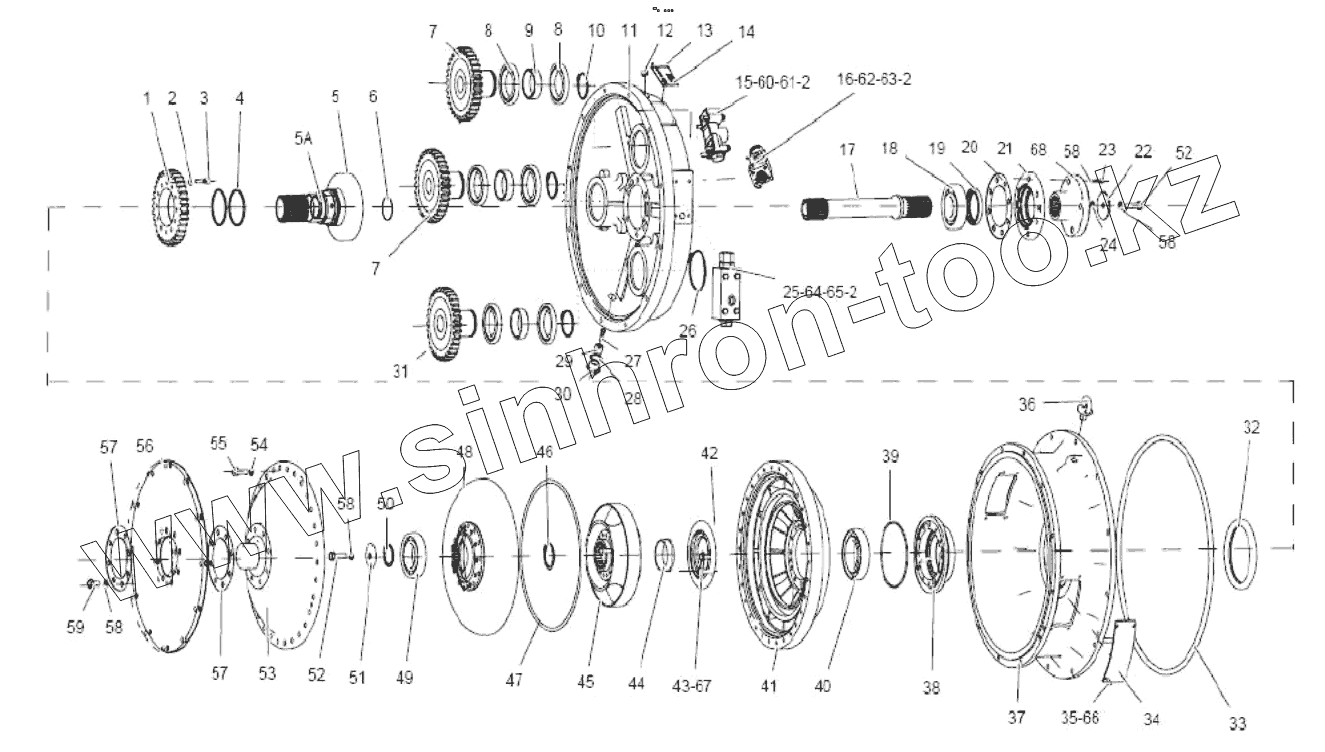

Каталог запасных частей к технике: SEM655D. Torque convertor assembly
1
2
2
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
57
58
58
58
58
59
60
61
62
63
64
65
66
66
67
67
68
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| W021800000B | W021800000B | Torque converter | |
| W021800000B | W021800000B | Torque converter | |
| 1 | W020400311 | Driving gear | |
| 2 | B060110802 | Lock washer | |
| 3 | B010410825 | Screw | |
| 4 | W020400741 | Seal ring | |
| 5 | W020400051 | Stator stand | |
| 6 | W020200331 | Seal ring | |
| 7 | W021700010B | Out put gear | |
| 8 | B120116518 | Bearing | |
| 9 | W020400231 | Positioning sleeve | |
| 10 | B070256503 | Snap ring | |
| 11 | W020400121 | Gear box | |
| 12 | Vent plug | Vent plug | |
| 13 | Rivet | Rivet | |
| 14 | Nameplate | Nameplate | |
| 15 | W020400151 | Pressure valve | |
| 16 | W020400171 | Relief valve | |
| 17 | W020400301 | Turbine shaft | |
| 18 | B120135027 | Bearing | |
| 19 | B160240002 | Oil seal | |
| 20 | Paper gasket | Paper gasket | |
| 21 | W020400310 | Clamping cover | |
| 22 | B060111203 | Lock washer | |
| 23 | B040811270 | Bolt | |
| 24 | Paper gasket | Paper gasket | |
| 25 | W020400161 | Outlet pressure valve | |
| 26 | B070150002 | Snap ring | |
| 27 | B040910630 | Bolt | |
| 28 | B060902702 | Lock washer | |
| 29 | W020400710 | Pressure studs ring | |
| 30 | Drain plug | Drain plug | |
| 31 | W020400211 | Output gear | |
| 32 | B160210010 | Oil seal | |
| 33 | B160135493 | O-ring | |
| 34 | Cover plate | Cover plate | |
| 35 | B040910612 | Bolt | |
| 36 | Eye bolt | Eye bolt | |
| 37 | W020400131 | Case | |
| 38 | W020400061 | Impeller hub | |
| 39 | W110012650 | O-ring | |
| 40 | B121327040 | Bearing | |
| 41 | W020400101 | Impeller | |
| 42 | W020400551 | Apron | |
| 43 | W020400431 | Double spacer | |
| 44 | W020400281 | Set sleeve | |
| 45 | W020400091 | Stator | |
| 46 | B070255002 | Snap ring | |
| 47 | W110012140 | O-ring | |
| 48 | W020400111 | Turbine | |
| 49 | B120126022 | Bearing | |
| 50 | B070256002 | Snap ring | |
| 51 | Baffle | Baffle | |
| 52 | B040961240 | Bolt | |
| 53 | W020400081 | Impeller shell | |
| 54 | B060111003 | Lock washer | |
| 55 | B040811040 | Bolt | |
| 56 | W020400141 | Elastic plate | |
| 57 | W020400341 | Filler | |
| 58 | B060111203 | Lock washer | |
| 59 | B040961225 | Bolt | |
| 60 | W020400911 | Paper gasket | |
| 61 | B040610860 | Bolt | |
| 62 | W020400921 | Paper gasket | |
| 63 | B040610860 | Bolt | |
| 64 | W020400811 | Paper gasket | |
| 65 | B040610860 | Bolt | |
| 66 | B060110602 | Lock washer | |
| 66 | B060110602 | Lock washer | |
| 67 | B040961030 | Bolt | |
| 67 | B040961030 | Bolt | |
| 68 | W020400261 | Coup piling disc | |
| 68 | W020400261 | Coup piling disc |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
