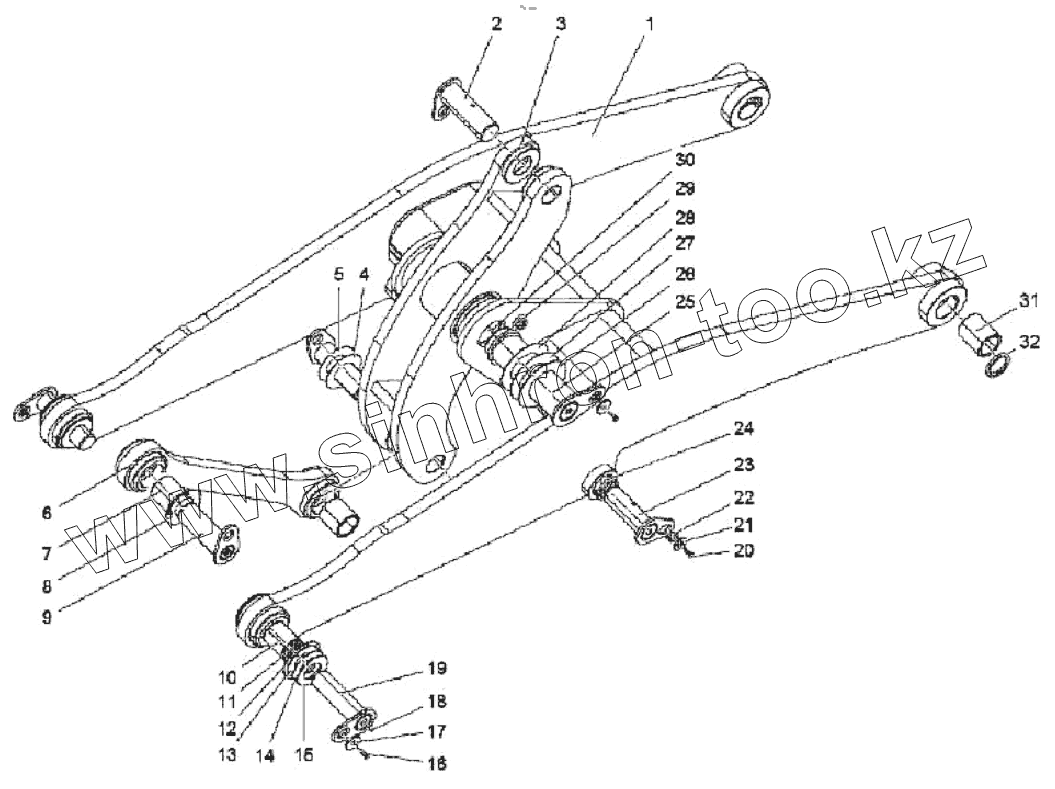

Каталог запасных частей к технике: SEM655D. Lift arm device assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z510010662 | Lift arm | |
| 2 | NZ5B05701600 | Rocker arm assembly | |
| 3 | Z510010561 | Upper pin rocker arm | |
| 4 | Z520010080 | Adjusting spacer | |
| 5 | Z520010030 | Adjusting spacer | |
| 6 | NZ5A10400201 | Tension rod | |
| 7 | Z5B05700300 | C/d-bush ing | |
| 8 | Z520010090 | Adjusting spacer | |
| 9 | Z5A104009 | C-pin shaft as | |
| 10 | Z5B05700200 | B-bushing | |
| 11 | B160420007 | Skeleton type oil seal | |
| 12 | Z510010860 | Dustproof ring | |
| 13 | Z520010010 | Adjusting washer | |
| 14 | Z520010060 | Adjusting spacer | |
| 15 | Z520010070 | Adjusting spacer | |
| 16 | B040911625 | Bolt | |
| 17 | Z520020890 | Washer | |
| 18 | B150101000 | Oil cup | |
| 19 | Z510010821 | Bucket and lift arm pin | |
| 20 | B040912040 | Bolt | |
| 21 | Z510011080 | Washer | |
| 22 | Z510011070 | Spacer sleeve | |
| 23 | Z510010501 | Middle pin lift arm | |
| 24 | Z5B05700500 | K-bushing | |
| 25 | Z510010531 | Main pin rocker arm | |
| 26 | Z520010130 | Adjusting spacer | |
| 27 | Z520010120 | Adjusting spacer | |
| 28 | Z520010050 | Adjusting washer | |
| 29 | B160210052 | Oil sealing | |
| 30 | Z5B05700400 | F-bushing | |
| 31 | Z5B05700100 | A-bushing | |
| 32 | B160210008 | Sealing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
