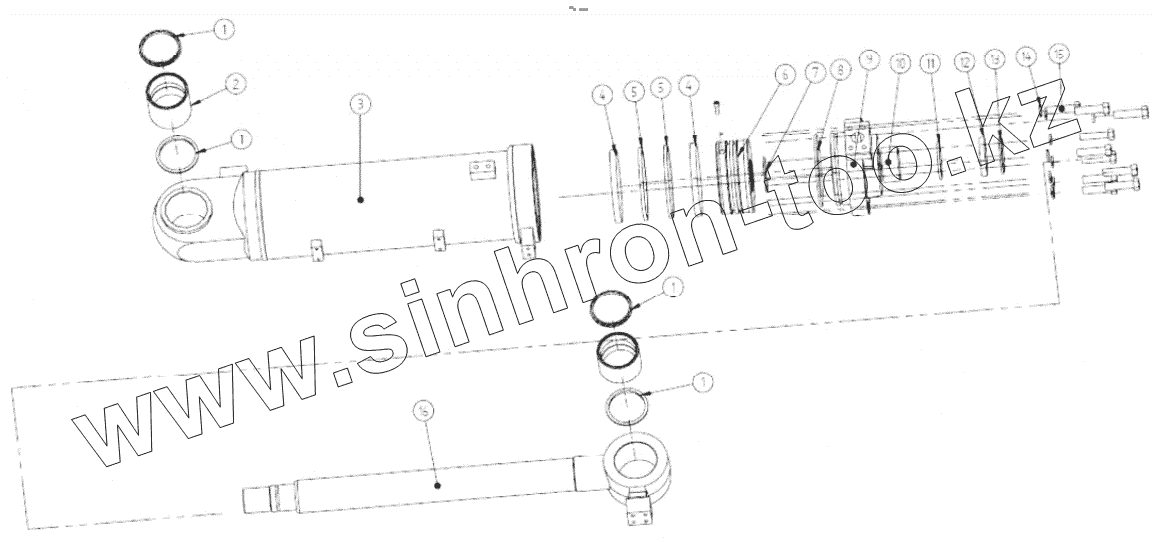

Каталог запасных частей к технике: SEM652B. Tilting cylinder assembly
1
1
1
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Dust seal | Dust seal | |
| 2 | Bushing I | Bushing I | |
| 3 | СуIinder bIock | Суiinder biock | |
| 4 | Supporting ring | Supporting ring | |
| 5 | Combine seal | Combine seal | |
| 6 | Piston | Piston | |
| 7 | O ring | O ring | |
| 8 | O ring | O ring | |
| 9 | СуIinder cap | Суiinder cap | |
| 10 | Supporting ring | Supporting ring | |
| 11 | Combine seal | Combine seal | |
| 12 | Y-ring | Y-ring | |
| 13 | Dust seal | Dust seal | |
| 14 | Spring washer | Spring washer | |
| 15 | Bolt | Bolt | |
| 16 | Piston rod | Piston rod |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
