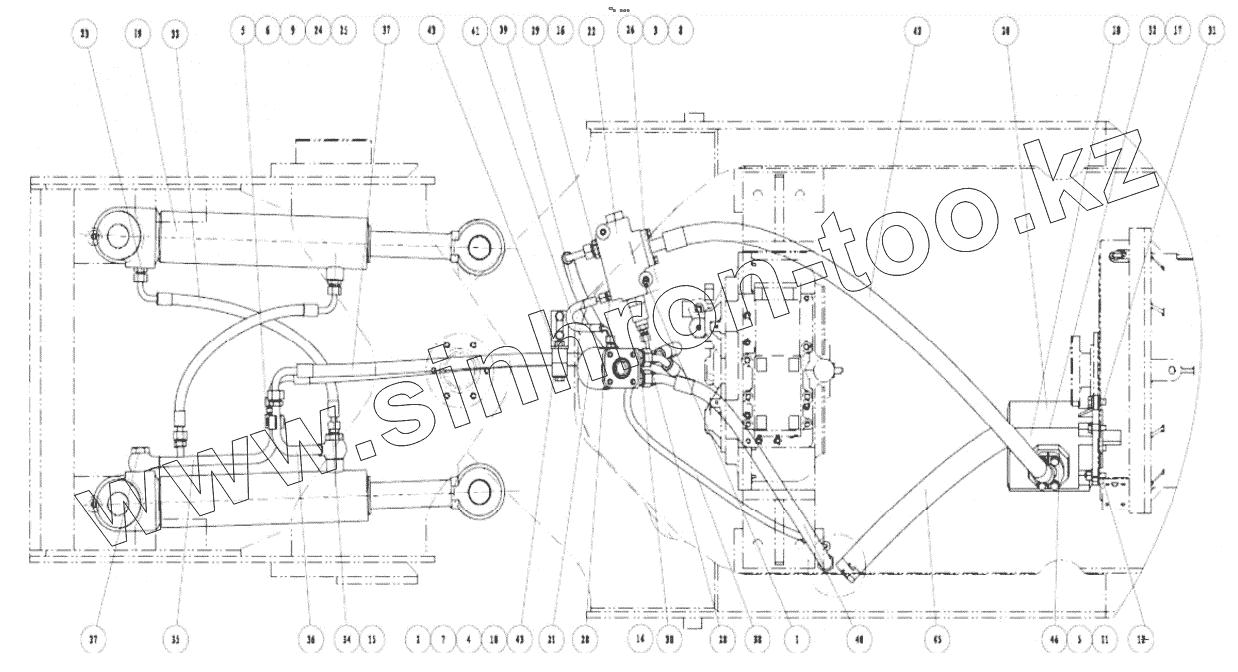

Каталог запасных частей к технике: SEM652B. Steering hydraulic system
1
2
3
4
5
5
6
7
8
9
10
11
12
15
16
16
17
18
19
21
22
24
25
26
28
28
29
30
31
32
33
33
34
35
36
36
37
37
38
39
41
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B040811095 | Bolt | |
| 2 | B040911020 | Bolt | |
| 3 | B040911030 | Bolt | |
| 4 | B040911080 | Bolt | |
| 5 | B040911235 | Bolt | |
| 6 | B050331211 | Nut | |
| 7 | B060331003 | Washer | |
| 8 | B060411002 | Washer | |
| 9 | B060411203 | Washer | |
| 10 | B060461002 | Washer | |
| 11 | B060461203 | Washer | |
| 12 | B101111240 | Bolt | |
| 13 | B160120090 | O-ring | |
| 14 | B160120170 | O-ring | |
| 15 | B160130236 | O-ring | |
| 16 | B160130280 | O-ring | |
| 17 | B160130475 | O-ring | |
| 18 | B190120600 | Clip | |
| 19 | W054500000B | Steering cylinder | |
| 20 | W067500000B | Gearpump | |
| 21 | W090900000A | Flow amplifier | |
| 22 | W110002990 | Priority valve | |
| 23 | Z1202001100 | Fitting | |
| 24 | Z320190030 | Hose clip fixed plate | |
| 25 | Z320190040 | Pipe clamp | |
| 26 | Z520180060 | Split flange | |
| 27 | Z520180480 | Hollow bolt | |
| 28 | Z5A20101000 | Adapter | |
| 29 | Z5A20102200 | Priority valve joint | |
| 30 | Z5A20103800 | Adapter of steering valve | |
| 31 | Z5A20202700 | Gasket | |
| 32 | Z5B01800200 | Inlet adapter of steering pump | |
| 33 | Z5B06700100 | Hose as. | |
| 34 | Z5B06700300 | Adapter | |
| 35 | Z5B06700400 | Tube as. | |
| 36 | Z5B06700600 | Hose as. | |
| 37 | Z5B06700800 | Hose as. | |
| 38 | Z5B06701000 | Hose as. | |
| 39 | Z5B06701200 | Hose as. | |
| 40 | Z5B06701400 | Hose as. | |
| 41 | Z5B06701600 | Hose as. | |
| 42 | Z5B06701800 | Hose as. | |
| 43 | Z5B06702000 | Clip | |
| 44 | Z5B06702100 | Bracket | |
| 45 | Z5B06702300 | Suction hose | |
| 46 | Z610200090 | Split flange |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
