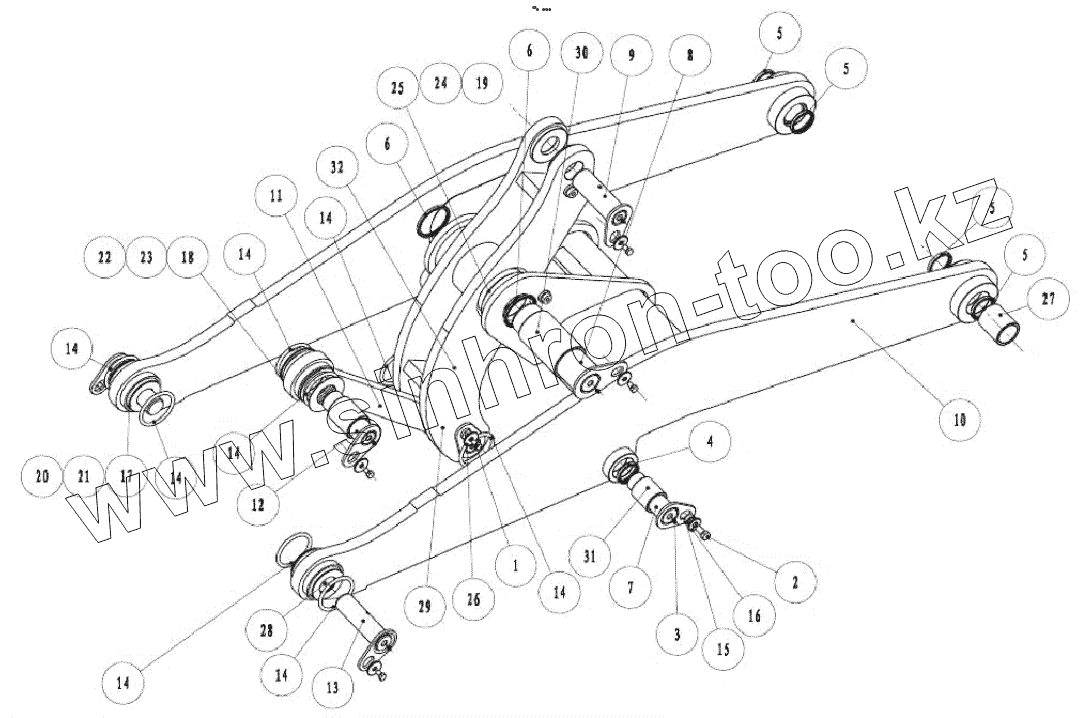

Каталог запасных частей к технике: SEM652B. Lift arm assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

6

6

7

8

9

10

11

12

13

14

14

14

14

14

14

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
NZ5B0570060000	NZ5B0570060000		Rocker arm assembly
1	B040911625		Bolt
2	B040912040		Bolt
3	B150101000		Oil cup
4	B160210002		Oil sealing
5	B160210004		Oil seal
6	B160210052		Oil sealing
7	Z510010501		Middle pin lift arm
8	Z510010531		Main pin rocker arm
9	Z510010561		Upper pin rocker arm
10	Z510010662		Lift arm
11	Z510010760		Linkage rod
12	Z5100107902		Bucket and linkage rod pin
13	Z510010821		Bucket and lift arm pin
14	Z510010860		Dustproof ring
15	Z510011070		Spacer sleeve
16	Z510011080		Washer
17	Z520010010		Adjusting washer
18	Z520010030		Adjusting spacer
19	Z520010050		Adjusting washer
20	Z520010060		Adjusting spacer
21	Z520010070		Adjusting spacer
22	Z520010080		Adjusting spacer
23	Z520010090		Adjusting spacer
24	Z520010120		Adjusting spacer
25	Z520010130		Adjusting spacer
26	Z520020890		Washer
27	Z5B05700100		A-bushing
28	Z5B05700200		B-bushing
29	Z5B05700300		C/d-bush ing
30	Z5B0570Q400		F-bushing
31	Z5B05700500		K-bushing
32	Z5B05700600		Rocker arm
33	NZ51001076030		Linkage rod assembly

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
