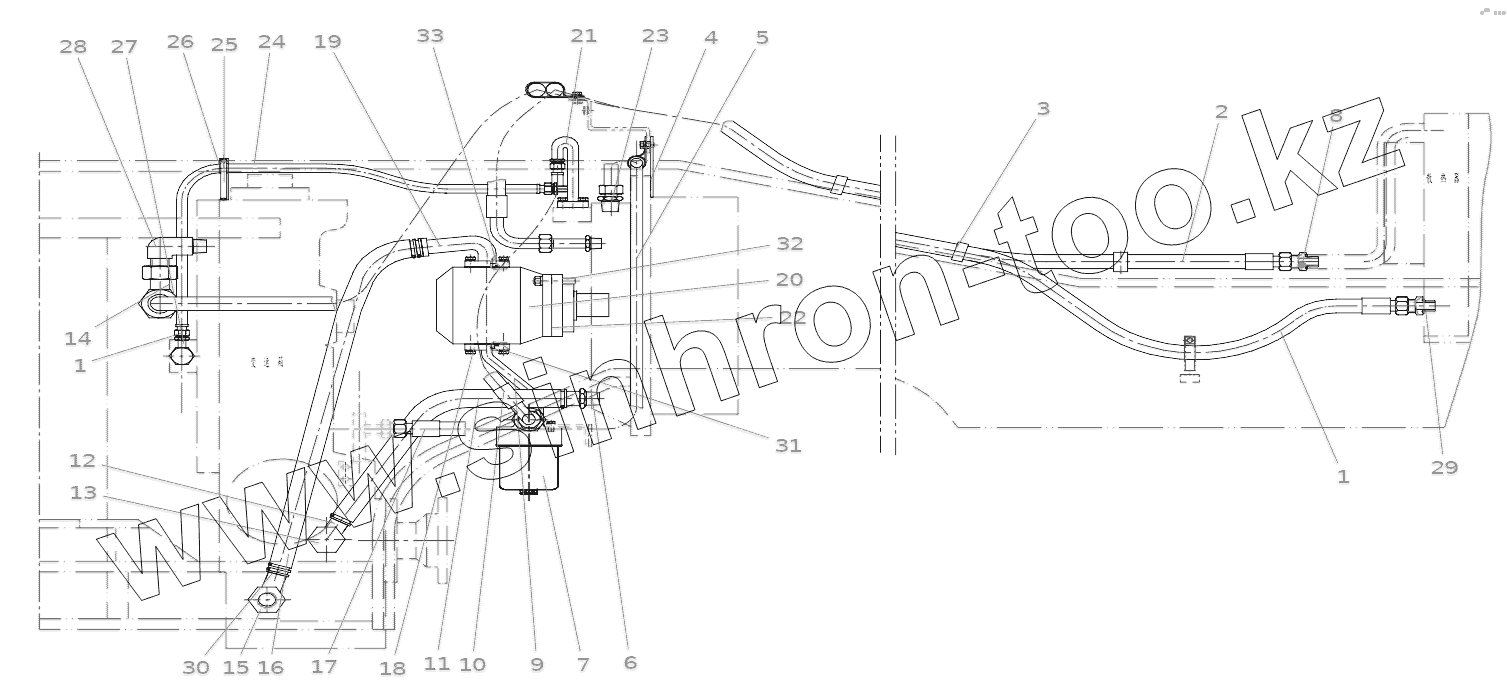

Каталог запасных частей к технике: SEM650B. TRANSMISSION HYDRAULIC SYSTEM
Z5A21700300
Z5A21700100
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Z5A21700300 | Z5A21700300 | Ф19 high pressure tube assembly | |
| Z5A21700100 | Z5A21700100 | Ф19 high pressure tube assembly | |
| 1 | Z5A01700600 | Ф19 high pressure tube assembly | |
| 2 | Z5A01700801 | Ф19 high pressure tube assembly | |
| 3 | Z5A01702100 | Double clip | |
| 4 | Z5A01701100 | Set frame | |
| 5 | Z5A01701900 | Clip | |
| 6 | Z510260250 | Return oil adapter i of converter | |
| 7 | W154200000A | Oil filter | |
| 8 | Z5A01703400 | Adapter | |
| 9 | Z5A01700100 | Ф19 high pressure tube assembly | |
| 10 | Z5B01700100 | Ф19 high pressure tube assembly | |
| 11 | Z520170120 | Low pressure oil resistant tube | |
| 12 | Z5A01703900 | Return oil adapter of converter | |
| 13 | Z320170040 | Adapter | |
| 14 | Z5A01703602 | Return oil adapter | |
| 15 | Z510260080 | Outlet or return oil part of gear box | |
| 16 | Z520170010 | Low pressure oil resistant hose | |
| 17 | Z5A01702700 | Ф19 high pressure tube assembly | |
| 18 | Z610200100 | Split flange | |
| 19 | Z5A01701400 | Oil inlet coupling of cbg2040 | |
| 20 | W060600000 | Gear pump | |
| 21 | Z5B01700600 | Inlet coupling assembly of relief valve | |
| 22 | Z310260050 | Spacer | |
| 23 | Z5A01703800 | Adapter of gear box | |
| 24 | Z5A01701700 | High pressure tube assembly | |
| 25 | Z5A01702200 | Set plate | |
| 26 | Z520171190 | Сliр | |
| 27 | Z5A01703500 | “t” connector | |
| 28 | Z5201708401 | Cool return oil adapter of gear box | |
| 29 | B160130300 | O-ring | |
| 30 | B190110500 | Hose clamp | |
| 31 | B160130249 | O-ring | |
| 32 | B101111240 | Bolt | |
| 33 | B160130280 | O-ring |
