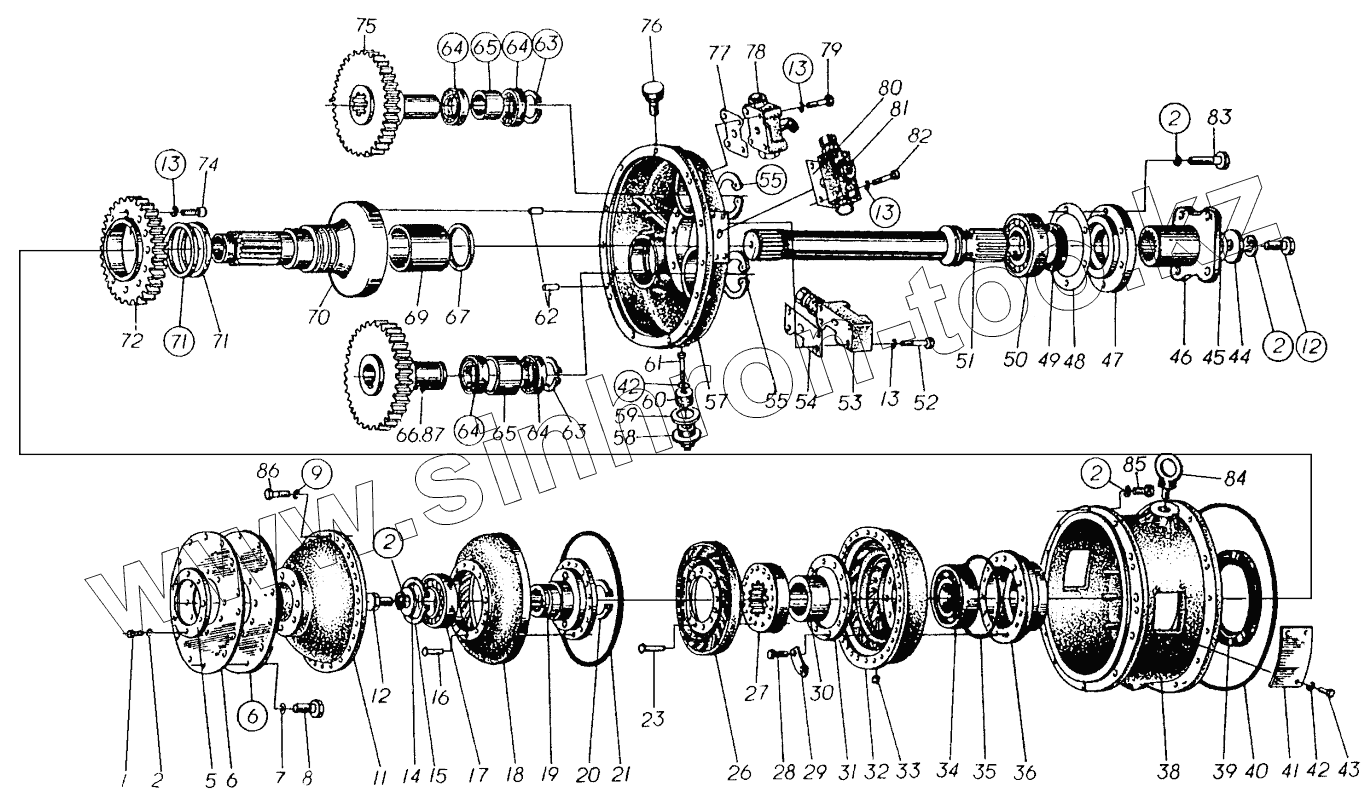

Каталог запасных частей к технике: SEM650B. TORQUE CONVERTER ASSEMBLY
W020400111
W020400101
W020400091
1
2
2
2
2
2
5
6
6
7
8
11
12
12
13
13
13
13
14
15
16
17
18
19
20
21
23
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
57
58
59
60
61
63
63
64
64
64
64
65
65
66
67
69
70
71
71
72
74
75
76
77
78
79
80
81
82
83
84
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| W020400111 | W020400111 | Turbine | |
| W020400101 | W020400101 | Impeller | |
| W020400091 | W020400091 | Stator | |
| 1 | B040961225 | Bolt | |
| 2 | B060111203 | Lock washer | |
| 5 | W020400341 | Filler | |
| 6 | W020400141 | Elastic plate | |
| 7 | B060111003 | Lock washer | |
| 8 | B040961040 | Bolt | |
| 11 | W020400081 | Impeller shell | |
| 12 | B040961240 | Bolt | |
| 13 | B060110802 | Lock washer | |
| 14 | SNAP RING | Snap ring | |
| 15 | B070256002 | Snap ring | |
| 16 | RIVET 10x28 | Rivet | |
| 17 | B120126022 | Bearing | |
| 18 | W020400111 | Turbine | |
| 19 | W020400111 | Turbine hub | |
| 20 | B070255002 | Snap ring | |
| 21 | W110012140 | O-ring | |
| 23 | RIVET | Rivet | |
| 26 | W020400091 | Stator | |
| 27 | W020400091 | Stator hub | |
| 28 | B040961032 | Bolt | |
| 29 | DOUBLE SPACED | Double spaced | |
| 30 | W020400281 | Set sleeve | |
| 31 | W020400551 | Apron | |
| 32 | W020400101 | Impeller | |
| 33 | B110200104 | Thread plug | |
| 34 | B121327040 | Bearing | |
| 35 | W110012650 | O-ring | |
| 36 | W020400061 | Impeller hub | |
| 38 | W020400131 | Case | |
| 39 | B160210010 | Oil seal | |
| 40 | B160135493 | O-ring | |
| 41 | COVER PLATE | Cover plate | |
| 42 | B060110602 | Lock washer | |
| 43 | B040910612 | Bolt | |
| 44 | SANE PORING | Sane poring | |
| 45 | PAPER GASKET | Paper gasket | |
| 46 | W020400261 | Coup piling disc | |
| 47 | W020400310 | Clamping cover | |
| 48 | PAPER GASKET | Paper gasket | |
| 49 | B160240002 | Oil seal | |
| 50 | B120135027 | Bearing | |
| 51 | W020400301 | Turbine shaft | |
| 52 | B040610860 | Bolt | |
| 53 | W020400161 | Outlet pressure valve | |
| 54 | W020400811 | Paper gasket | |
| 55 | B070150002 | Snap ring | |
| 57 | W021700020B | Gear box | |
| 58 | OIL-RELEASE PLUG | Oil-release plug | |
| 59 | B060902702 | Lock washer | |
| 60 | MAGNETIC RING | Magnetic ring | |
| 61 | B040910630 | Bolt | |
| 63 | B070256503 | Snap ring | |
| 64 | B120116518 | Bearing | |
| 65 | W020400231 | Positioning sleeve | |
| 66 | W020400211 | Output gear | |
| 67 | W020200331 | Seal ring | |
| 69 | OIL-DISTRIBUTION SLEEVE | Oil-distribution sleeve | |
| 70 | W020400051 | Stator stand | |
| 71 | W020400741 | Seal ring | |
| 72 | W020400311 | Driving gear | |
| 74 | B010410825 | Screw | |
| 75 | W021700010B | Out put gear | |
| 76 | W020400901 | Vent plug | |
| 77 | W020400911 | Paper gasket | |
| 78 | W020400151 | Pressure valve | |
| 79 | B040610860 | Bolt | |
| 80 | W020400921 | Paper gasket | |
| 81 | W020400171 | Relief valve | |
| 82 | B040610865 | Bolt | |
| 83 | B040811270 | Bolt | |
| 84 | B010921628 | Bolt | |
| 85 | B040911230 | Bolt | |
| 86 | B040811040 | Bolt | |
| 87 | W021700010B | Out put gear |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
