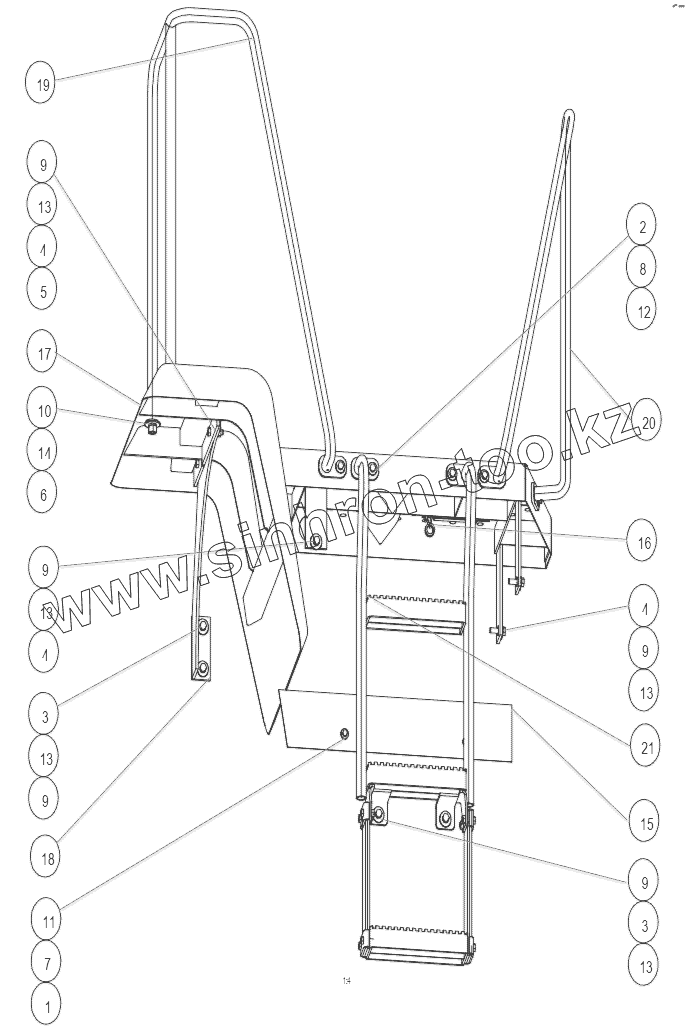

Каталог запасных частей к технике: SEM650B. RIGHT SIDE FLOOR ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

5

6

7

8

9

9

9

9

9

10

11

12

13

13

13

13

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B040910816		Bolt
2	B040911030		Bolt
3	B040911230		Bolt
4	B040911240		Bolt
5	B050331211		Nut
6	B050331614		Nut
7	B060110802		Lock washer
8	B060111003		Lock washer
9	B060111203		Lock washer
10	B060111604		Washer
11	B060330802		Washer
12	B060331003		Washer
13	B060331203		Washer
14	B060331602		Washer
15	Z5A02500600		Guard plate
16	Z5A02502600		Spring
17	Z5B02600100		Right side floor assembly
18	Z5B02600200		Support
19	Z5B02600300		Right back grab
20	Z5B02600400		Right front grab
21	Z5B02600500		Right ladder
