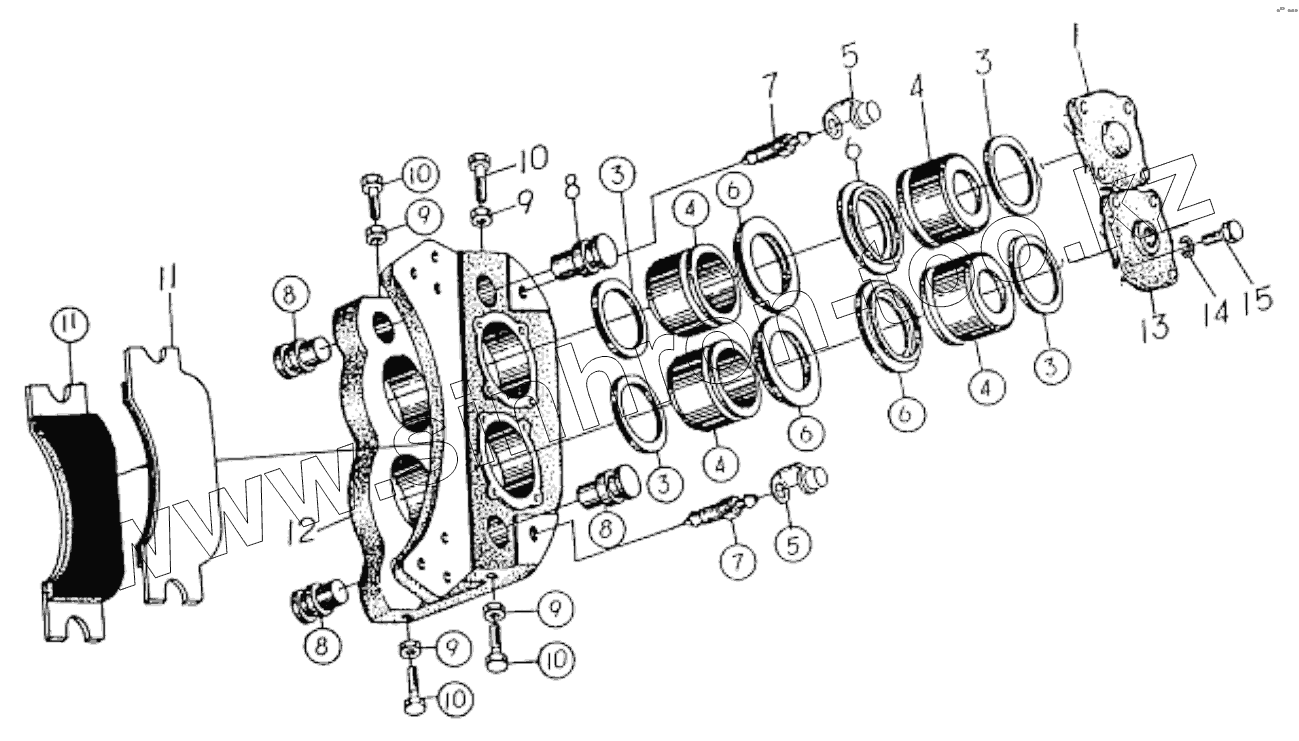

Каталог запасных частей к технике: SEM650B. PLIERS ASSEMBLY
W041200000
1
3
3
3
3
4
4
4
4
5
5
6
6
6
6
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| W041200000 | W041200000 | Pliers assembly | |
| 1 | UPPER CYLINDER HEAD | Upper cylinder head | |
| 3 | W041200050 | Rectangular seal ring | |
| 4 | W041400661 | Piston | |
| 5 | COVER | Cover | |
| 6 | W041200040 | Dust ring | |
| 7 | W041400681 | Air bleed valve | |
| 8 | PIN SHAFT | Pin shaft | |
| 9 | B050331008 | Nut | |
| 10 | LOCK SCREW | Lock screw | |
| 11 | W080200010 | Friction spacer assembly | |
| 12 | PLIER | Plier | |
| 13 | LOWER CYLINDER HEAD | Lower cylinder head | |
| 14 | B060111003 | Lock washer | |
| 15 | B040911030 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
