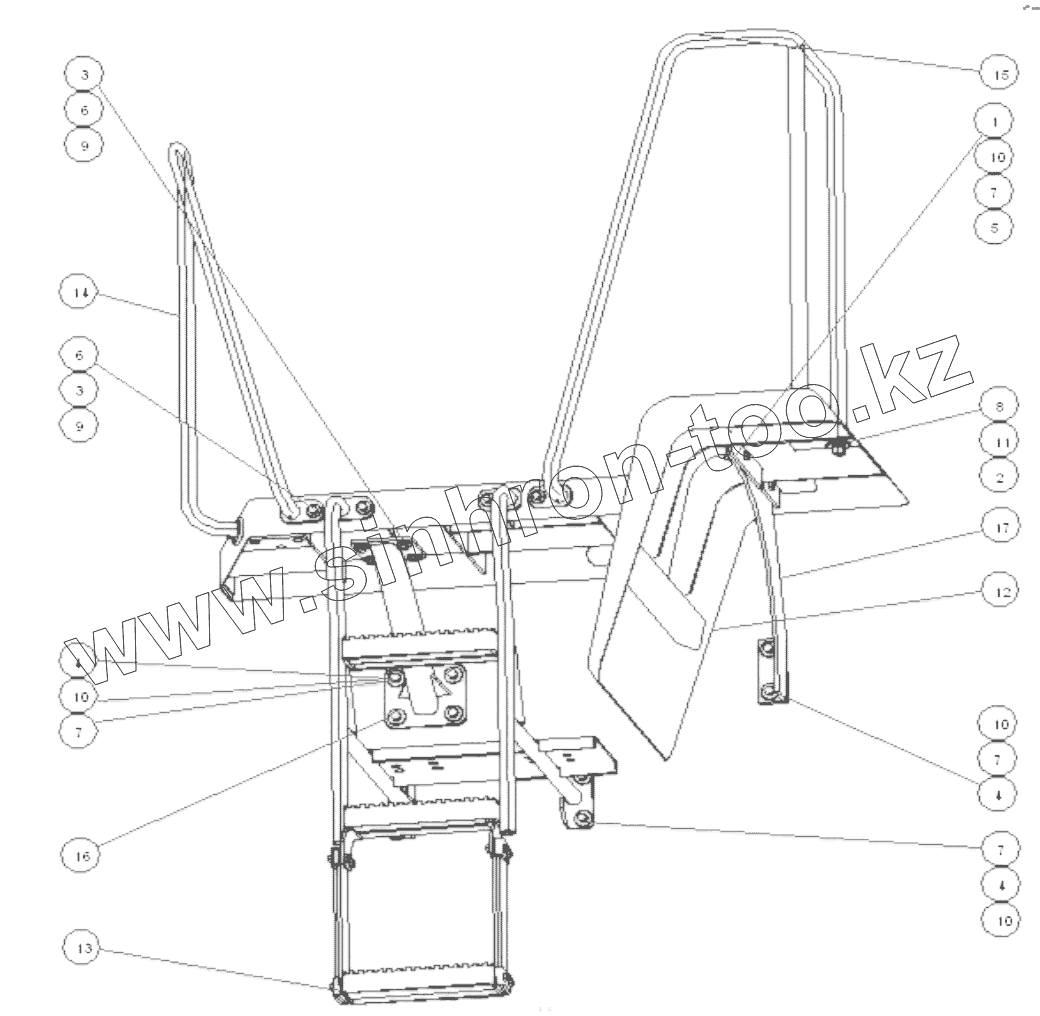

Каталог запасных частей к технике: SEM650B. LEFT SIDE FLOOR ASSEMBLY
NZ5B0250010010
1
2
3
3
4
4
4
5
6
6
7
7
7
7
8
9
9
10
10
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| NZ5B0250010010 | NZ5B0250010010 | Left side floor aeembly | |
| 1 | B040911030 | Bolt | |
| 2 | B040911230 | Bolt | |
| 3 | B040911240 | Bolt | |
| 4 | B050331211 | Nut | |
| 5 | B050331614 | Nut | |
| 6 | B060111003 | Lock washer | |
| 7 | B060111203 | Lock washer | |
| 8 | B060111604 | Washer | |
| 9 | B060331003 | Washer | |
| 10 | B060331203 | Washer | |
| 11 | B060331602 | Washer | |
| 12 | Z5B02500100 | Left side floor assembly | |
| 13 | Z5B02500200 | Left ladder | |
| 14 | Z5B02500300 | Left front grab | |
| 15 | Z5B02500400 | Right front grab | |
| 16 | Z5B02500500 | Surport | |
| 17 | Z5B02503500 | Surport |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
