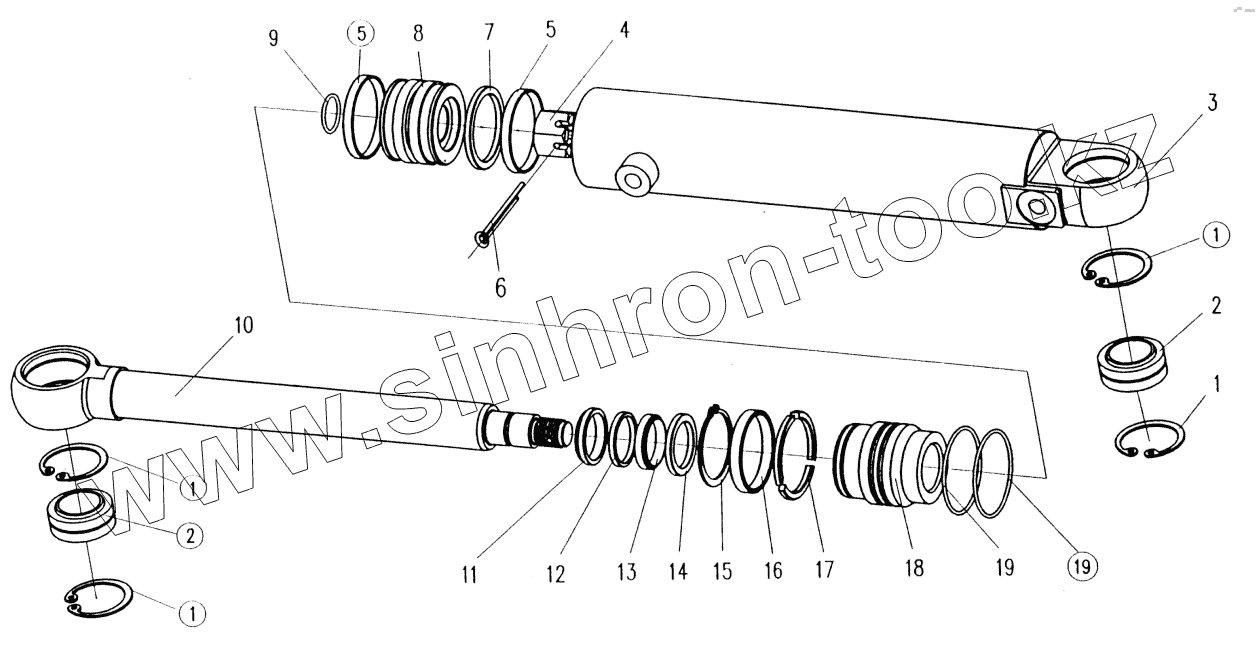

Каталог запасных частей к технике: SEM639C. Steering cylinder
1
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B070256202 | Snap ring | |
| 2 | B120524028 | Joint bearing | |
| 3 | W050600050 | Cylinder block | |
| 4 | W050600180 | Slot nut | |
| 5 | SupportringD80xd75x9.5 | Support ring | |
| 6 | Splitpin5x50 | Split pin | |
| 7 | CombinedslideringZHQD80 | Combined slide ring | |
| 8 | W050600080 | Piston | |
| 9 | Oring | O ring | |
| 10 | W050600090 | Piston rod | |
| 11 | Dustringd45xD55x10 | Dust ring | |
| 12 | Snapringd45xD53x2 | Snap ring | |
| 13 | Sealringofparker | Seal ring of parker | |
| 14 | ZHQd45 | Combined slide ring | |
| 15 | W050600140 | Snap ring | |
| 16 | W050600150 | Snap ring | |
| 17 | W050600160 | Clip for hole | |
| 18 | W050600170 | Guide sleeve | |
| 19 | Oring | O ring |
