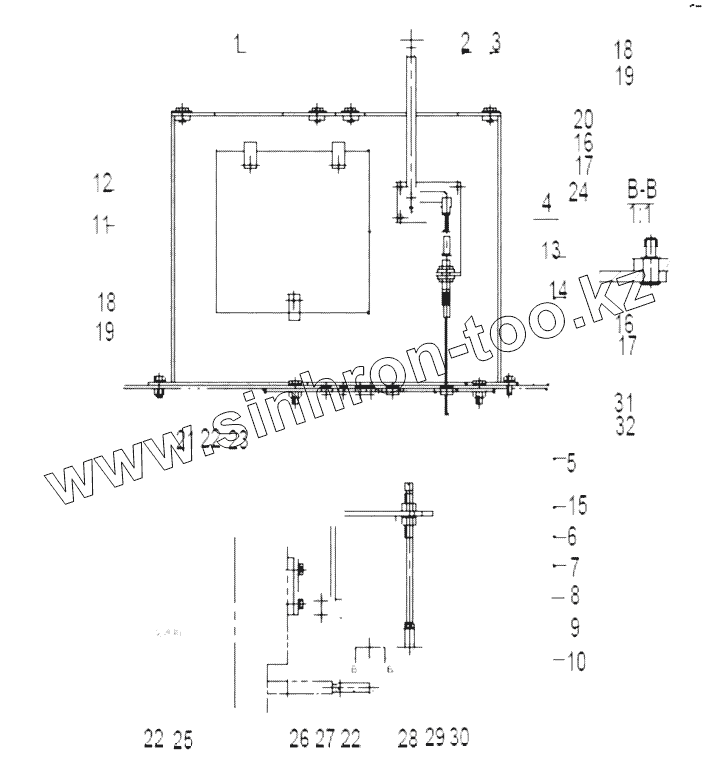

Каталог запасных частей к технике: SEM639C. Pilot valve bracket assembly
W102100010A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| W102100010A | W102100010A | High-low control cable | |
| 1 | Z5B701004 | Pilot valve frame | |
| 2 | W102100000A | High-low control | |
| 3 | Z3A00500202 | Cover | |
| 4 | Z420090080 | Shaft pin | |
| 5 | Z3A00422500 | Seal mat | |
| 6 | Z3A00422400 | Seal mat | |
| 7 | Z320840021 | Bracket | |
| 8 | Z320840031 | Bracket | |
| 9 | Z320840120 | Bend arm | |
| 10 | Z320840040 | Connecting plate | |
| 11 | Z5B701007 | Right cover | |
| 12 | Z5B701006 | Pilot valve cover | |
| 13 | Z3A00422300 | Gear lever seal sleeve | |
| 14 | Z3A00501001 | Seal cover | |
| 15 | Z3A00428900 | Seal hat | |
| 16 | B040910820 | Bolt | |
| 17 | B060410802 | Washer | |
| 18 | B010710616 | Bolt | |
| 19 | B060310601 | Washer | |
| 20 | B050330807 | Nut | |
| 21 | B040911020 | Bolt | |
| 22 | B060411002 | Washer | |
| 23 | B050331008 | Nut | |
| 24 | B050211210 | Nut | |
| 25 | B040911025 | Bolt | |
| 26 | B080311030 | Shaft pin | |
| 27 | B080210012 | pin | |
| 28 | B080311230 | Shaft pin | |
| 29 | B080210430 | Pin | |
| 30 | B060411203 | Washer | |
| 31 | B040910620 | Bolt | |
| 32 | B060410602 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
