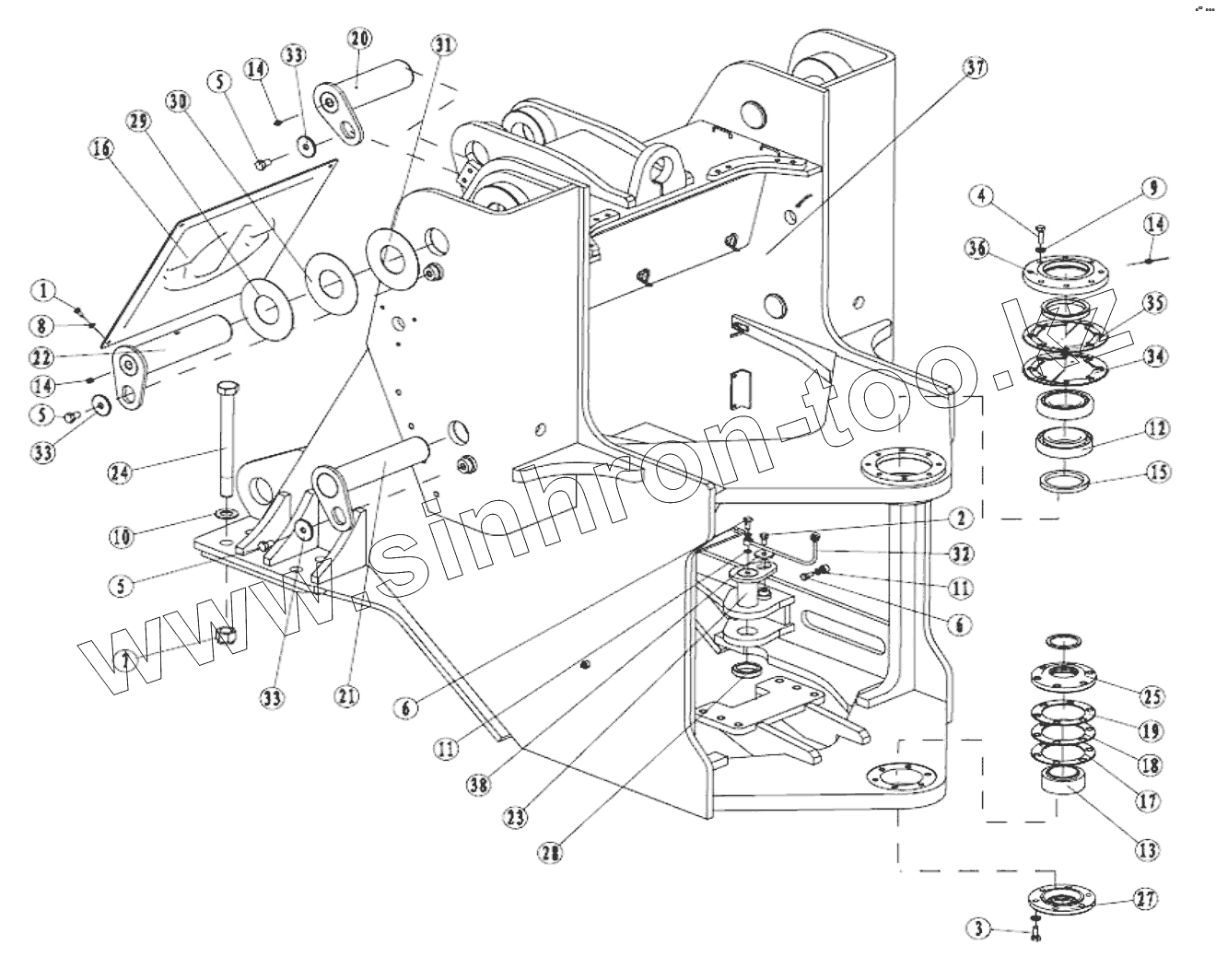

Каталог запасных частей к технике: SEM639C. Front frame
1
2
3
4
5
5
5
6
6
7
8
9
10
11
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
27
29
30
31
32
33
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B040910816 | Bolt | |
| 2 | B040911625 | Bolt | |
| 3 | B040911225 | Bolt | |
| 4 | B040911040 | Bolt | |
| 5 | B040912035 | Bolt | |
| 6 | B041200002 | Bolt | |
| 7 | B050212419 | Nut | |
| 8 | B060410802 | Washer | |
| 9 | B060411203 | Washer | |
| 10 | B060412404 | Washer | |
| 11 | B060811002 | Washer | |
| 12 | B120406028 | Bearing | |
| 13 | B120526044 | Joint bearing | |
| 14 | B150101000 | Oil cup | |
| 15 | B160410010 | Skeleton type oil seal | |
| 16 | Z310020481 | Cover plate | |
| 17 | Z310390100 | Trimmed gasket | |
| 18 | Z310390110 | Trimmed gasket | |
| 19 | Z310390120 | Trimmed gasket | |
| 20 | Z310020640 | Pin assembly | |
| 21 | Z320020691 | Pin assembly | |
| 22 | Z320020660 | Pin assembly | |
| 23 | Z3B00202900 | Pin assembly | |
| 24 | B040810023 | Bolt | |
| 25 | Z310390130 | bearing cover | |
| 27 | Z310390090 | Bearing cover | |
| 29 | Z310010070 | Adjustment shim | |
| 30 | Z310010110 | Adjustment shim | |
| 31 | Z310010120 | Adjustment shim | |
| 32 | Z320020730 | Lubricating line | |
| 33 | B060332004 | Washer | |
| 34 | Z3B00202100 | adjustment shim | |
| 35 | Z3B00202200 | adjustment shim | |
| 36 | Z3B00202000 | Upper bearing cover | |
| 37 | Z3B00200100 | Front frame | |
| 38 | B060331602 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
