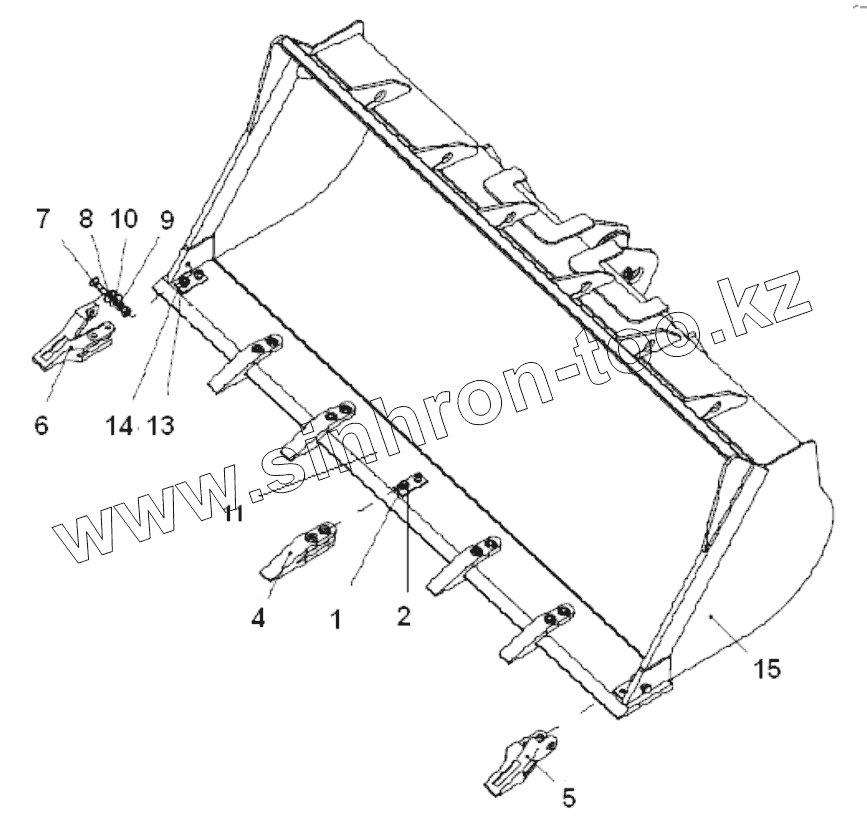

Каталог запасных частей к технике: SEM639C. Bucket assembly
Z3B104023
Z331010120
1
2
4
5
6
7
8
9
10
11
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Z3B104023 | Z3B104023 | Limited block | |
| Z331010120 | Z331010120 | Load limited block | |
| 1 | B040812080 | Bolt | |
| 2 | B050332018 | Nut | |
| 4 | W110008116B | Middle teeth | |
| 5 | W110008115B | Bucket teeth | |
| 6 | W110008117B | Bucket teeth | |
| 7 | B040442055 | Bolt | |
| 8 | Z3B103008 | Ddjustment shim | |
| 9 | B060412003 | Washer | |
| 10 | Z3B103009 | Ddjustment shim | |
| 11 | Z3B104003 | Cutting edge | |
| 13 | Z3B103006 | Trimmed gasket | |
| 14 | Z3B103007 | Trimmed gasket | |
| 15 | NZ3B10400100 | Bucket assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
