Каталог запасных частей к технике: SEM639B. Ruler assembly Z310410000

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано SEM616B (2013) SEM616B (2014) SEM636D (2013) SEM636D (2016) SEM639B (2013) SEM639C (2011) SEM650B (2009) SEM652B (2009) SEM655D (2015) SEM656D (2019) SEM669C SEM919 (2019) SEM921 (2019)

Схема > Не выбрано Torque converter assembly Z3B040000 Gearbox assembly Z3B039000 Gearbox 1 NZ3204700050 Input shaft assembly Z320470720 Reverse gear shaft assembly Z320470770 Intermediate shaft assembly Z320470460 Output shaft assembly High and low gear shift fork mechanism Gearbox 2 Transmission system assembly Z3B352000 Drive shaft support assembly W045000000 Front drive axle assembly W043100000 Rear drive axle assembly W043200000 Wheel reducer assembly W043100450 Main reduction assembly (front axle) W043100140 Main reduction assembly (rear axle) W043200120 Brake pliers W041200000 Brake system assembly Z3B377000 Transmission hydraulic system Z3B01700000 Steering hydraulic system Z3B01800000 Steering cylinder W050600000B Pilot hydraulic system Z3B251000 Working device hydraulic system Z3B20000000 Bucket cylinder W050400001B Lifting cylinder W050500002 Cooling system Z3B00900000 Refueling mechanism Z3B02300000 Diesel engine device Z3B01400000 Diesel tank assembly Z3B01300000 Engine oil tank assembly Z3A50000000 Engine hood assembly Z3B01200000 Front mudguard assembly Z3B533000 Counterweight iron device assembly Z3B01600000 Left floor escalator assembly Z3B01600000 Right floor escalator assembly Z3B026000 Front light frame assembly Z52502000 Boom device assembly Z3A102000000 Bucket assembly (1.7 square) Z3B00100000 Front frame assembly Z3B00200000 Rear frame assembly Z3B00300000 Swing frame assembly Z3B01500000 Ruler assembly Z310410000 Cab assembly CAB Z3A00400000 Cab assembly CAB Z3A00400000 Pilot valve bracket assembly Z3A00500002 Gearbox operating mechanism Z3A00700000 Steering control mechanism Z3A00600000 Electrical system Z3B0210000 Dashboard W46000181 Air conditioning system assembly Z3B721000

Z310410000

1

2

3

4

5

6

7

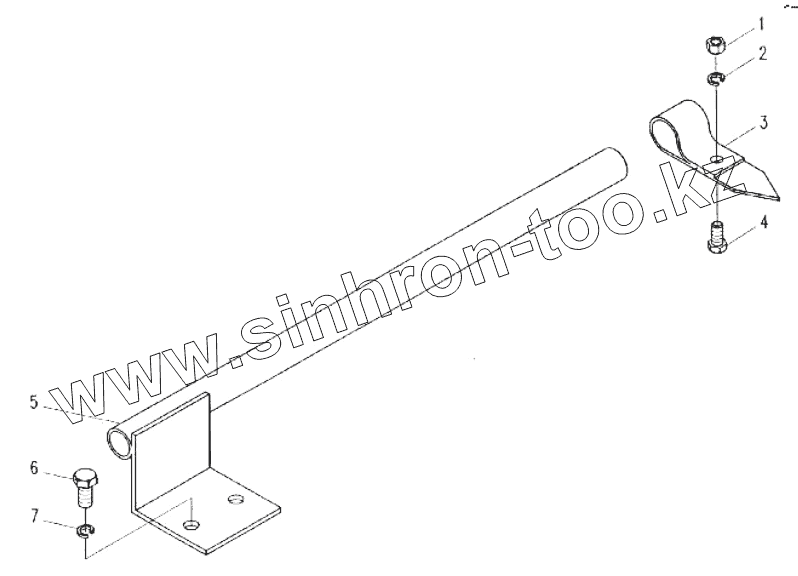

Позиция на иллюстрации	Заводской номер детали		Название детали
Z310410000	Z310410000		Ruler assembly
1	B050330807		Nut
2	B060110802		Lock washer
3	Z510290020		Arrowhead
4	B040910816		Bolt
5	Z310410020		Staff guage
6	B040911020		Bolt
7	B060111003		Lock washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
