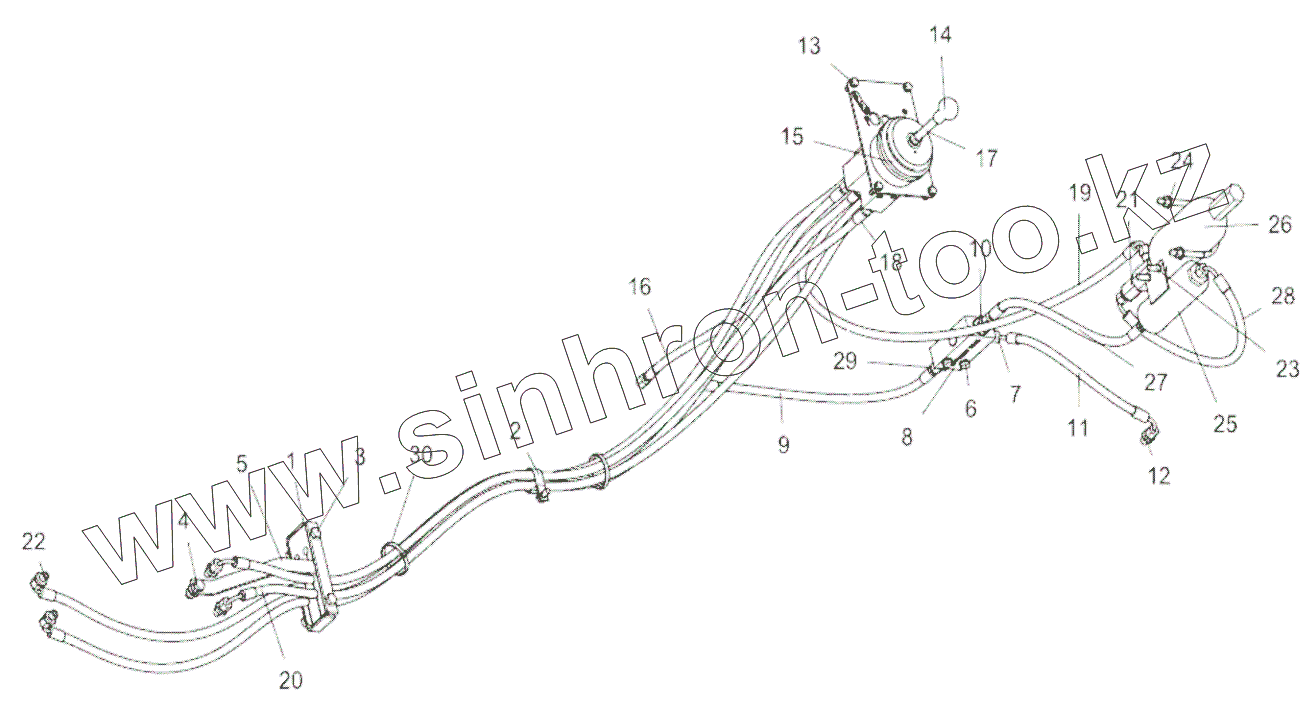

Каталог запасных частей к технике: SEM639B. Pilot hydraulic system Z3B251000

Тип техники

Марка

Модель

Схема

Z3B251000

1

1

2

2

2

3

3

3

3

3

4

4

5

6

6

7

7

8

9

10

11

12

13

13

14

15

16

16

17

18

19

19

20

21

21

21

21

21

22

23

23

24

24

25

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
Z3B251000	Z3B251000		Pilot hydraulic system
1	Z3B251003		Pilot pipe clamp
1	Z520520800		Bracket
2	B040911020		Bolt
2	Z520171210		Hose clip
2	B060461002		Washer
3	B040811285		Bolt
3	B050331211		Nut
3	B060461203		Washer
3	Z520520810		Sleeve
3	B050331211		Nut
4	B040911235		Bolt
4	B060461203		Washer
5	Z3A20005400		Bracket
6	B060461002		Washer
6	B040811050		Bolt
7	B160120112		O- ring
7	Z6B01800500		Connection fitting
8	W42054000		Selection valve
9	Z3B204013		Hose
10	Z520520920		Connetion fitting
11	Z3B225001		Hose
12	Z520520920		Connetion fitting
13	B040910820		Bolt
13	B060460802		Washer
14	W42133000		Handle assemble
15	W271400000A		Pilot valve
16	Z3A20001600		Joint
16	Z3A20004100		Hose
17	Z3A20003300		Pilot valve control rod
18	Z3A20004500		Joint
19	Z3B223003		Hose
19	Z3A20001600		Joint
20	Z3B251001		Pressure hose assembly
21	Z5B031019		Tee connection assembly
21	W272400010B		Check valve
21	W152200000		Pressure tap
21	B160120265		O-ring
21	Z520520920		Connetion fitting
22	Z520520950		Hose
23	B040911030		Bolt
23	B060461002		Washer
24	B500151013		Lock nut
24	Z520520930		U bolt
25	W110015500A		Pressure filter
25	W110015510A		Filter
26	W110021000		Accumulator
27	Z3B223001		Hose
28	Z5A20000100		Pilot hose
29	Z520520920		Connetion fitting
30	W110001370		Clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
