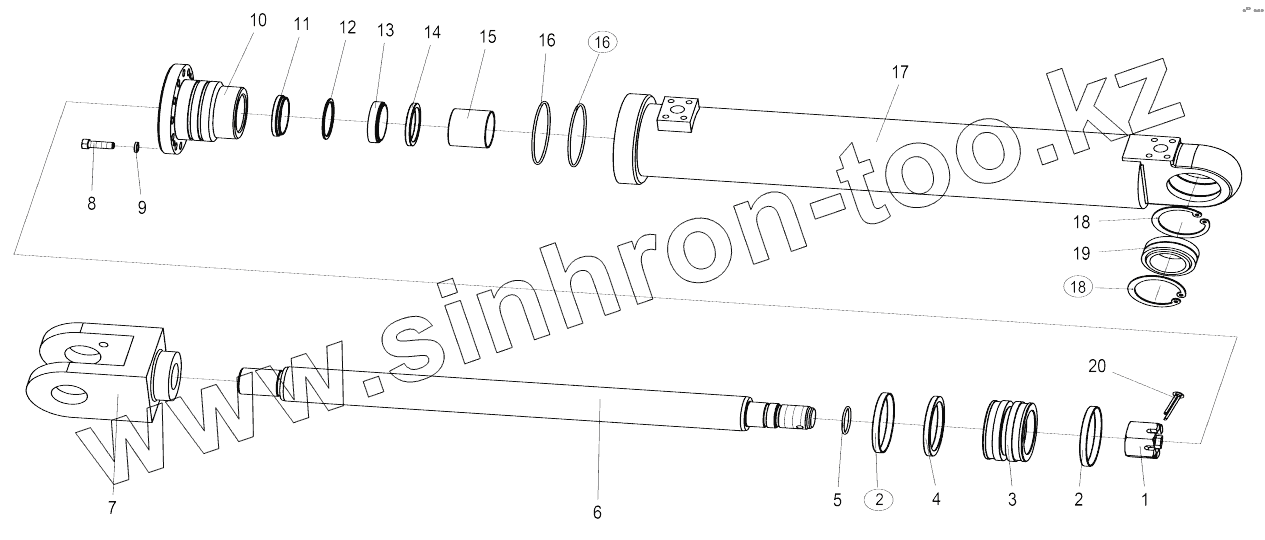

Каталог запасных частей к технике: SEM639B. Lifting cylinder W050500002
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| W050500002 | W050500002 | Lift cylinder | |
| 1 | Slotted nut | Slotted nut | |
| 2 | Supporting ring | Supporting ring | |
| 3 | W050500110 | Piston | |
| 4 | Combination ring | Combination ring | |
| 5 | O-ring | O-ring | |
| 6 | W050500120 | Piston rod | |
| 7 | W050500140 | Forked head | |
| 8 | Bolt | Bolt | |
| 9 | Washer | Washer | |
| 10 | W050500130 | Guide sleeve | |
| 11 | Dust seal | Dust seal | |
| 12 | Retainer | Retainer | |
| 13 | Parker seal | Parker seal | |
| 14 | Combination ring | Combination ring | |
| 15 | W050500200 | Combined bearing | |
| 16 | O-ring | O-ring | |
| 17 | W050500151 | Cylinder block | |
| 18 | Retainer | Retainer | |
| 19 | B120525035 | Joint bearing | |
| 20 | Cotter pin | Cotter pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
