Каталог запасных частей к технике: SEM639B. Intermediate shaft assembly Z320470460

Тип техники

Марка

Модель

Схема

Z320470460

1

2

3

4

5

6

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

27

28

29

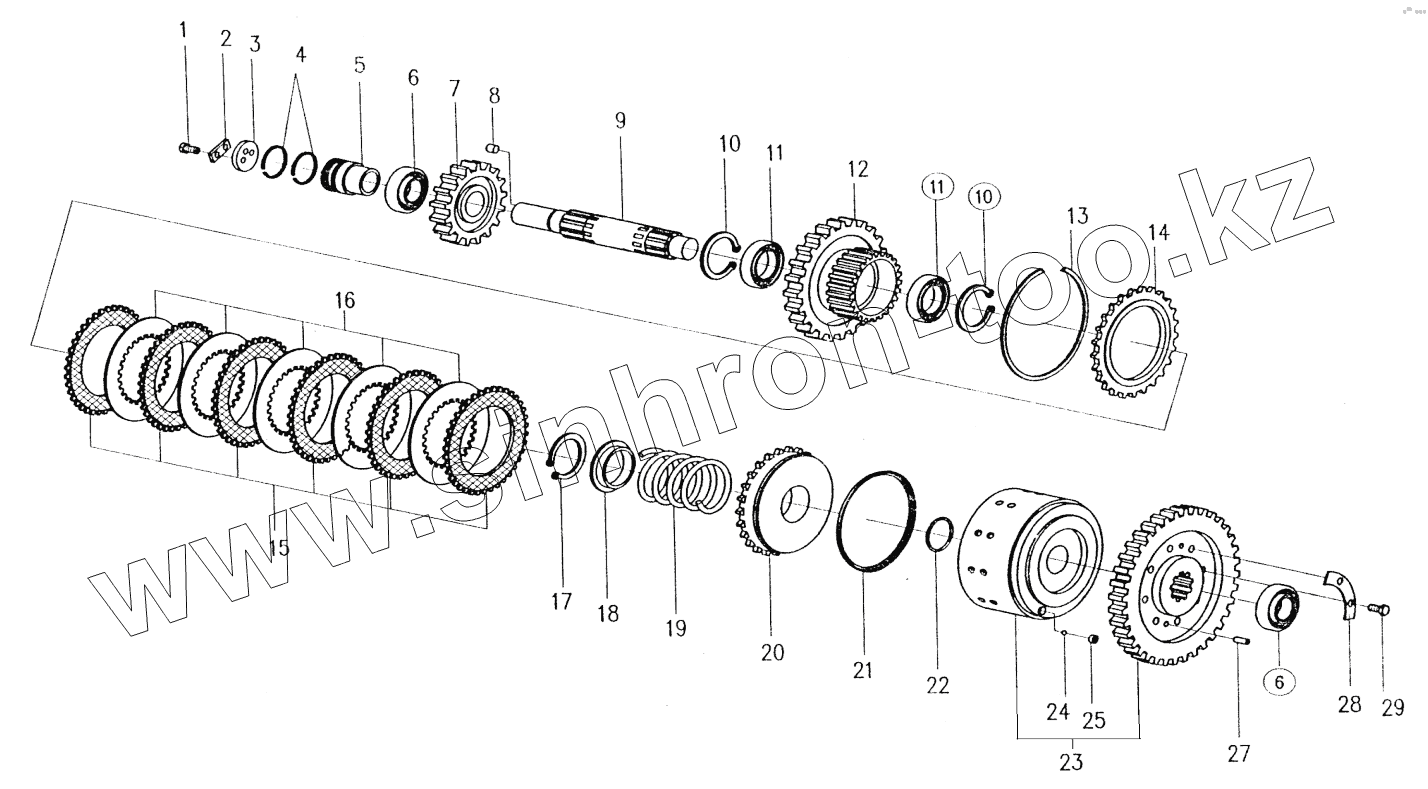

Позиция на иллюстрации	Заводской номер детали		Название детали
Z320470460	Z320470460		Clutch
1	B040910816		Bolt
2	Z320470470		Lock plate
3	Z320470480		Apron
4	Z320470490		Piston seal ring
5	Z320470500		Stud sleeve
6	B120400025		Bearing
7	Z320470520		Support sleeve ror r/speed
8	Z320470560		Plug
9	Z320470510		Mind driving gear shaft
10	B070157503		Snap ring
11	B120114516		Bearing
12	Z320470530		2nd, 4rd speed gear
13	Z320470610		Snap ring
14	Z320470620		Output end disc
15	Z320470680		Driven disc
16	Z320470600		Driven disc
17	B070256002		Snap ring
18	Z320470640		Spring retainer
19	Z320470630		Spring
20	Z320470580		Piston
21	Z320470590		Piston output seal ring
22	B160130001		O ring
23	NZ32047054010		1st, 3nd speed gear
24	B120710500		Steel ball
25	Z320471680		Ball seat
27	B080110822		Pin
28	Z320470550		Lock skim Plug
29	B040911025		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
