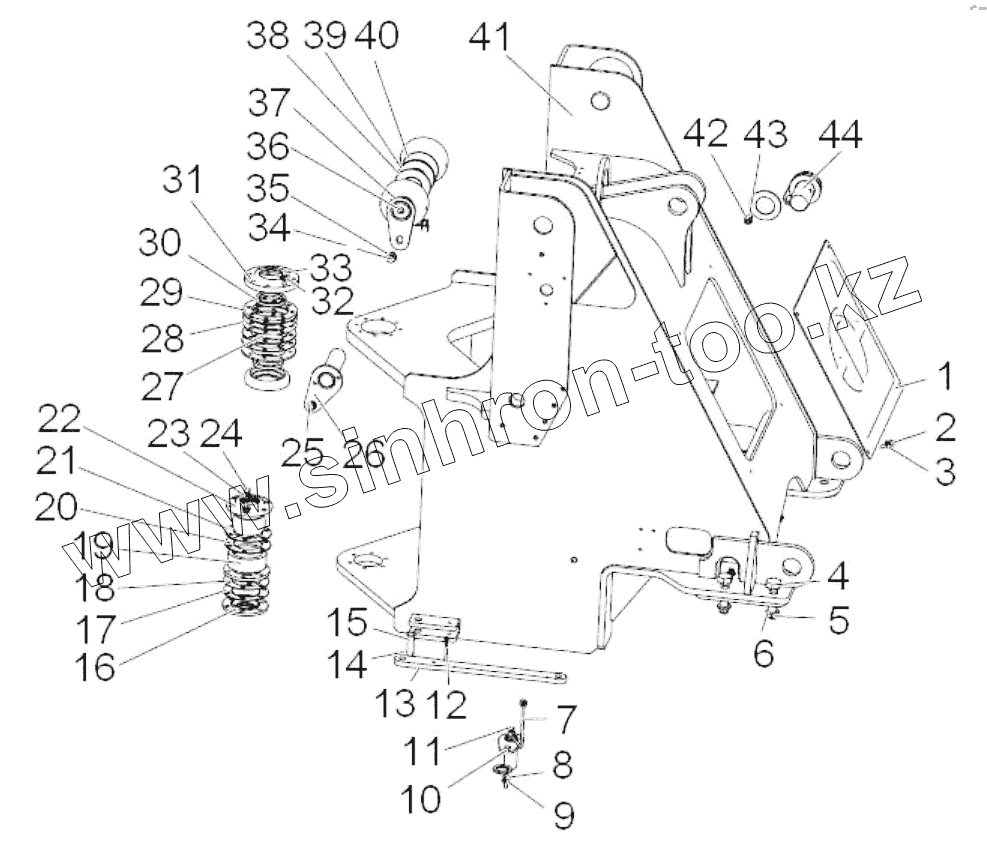

Каталог запасных частей к технике: SEM639B. Front frame assembly Z3B00200000

Тип техники

Марка

Модель

Схема

Z3B00200000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
Z3B00200000	Z3B00200000		Front frame assembly
1	Z310020481		Cover plate
2	B040910816		Bolt
3	B060410802		Washer
4	B040810023		Bolt
5	B050212419		Nut
6	B060412404		Washer
7	Z320020730		Lubricating line
8	B041200002		Bolt
9	B060331602		Washer
10	Z3B00202900		Pin assembly
11	B060811002		Washer
12	B080210890		Split pin
13	Z3B002033		Locking rod
14	B080210016		Pin
15	Z310020020		Pin
16	Z310390090		Bearing cover
17	Z310390110		Trimmed gasket
18	Z310390100		Trimmed gasket
19	B120526044		Joint bearing
20	Z310390020		Adjusting shim
21	Z310390120		Trimmed gasket
22	Z310390130		bearing cover
23	B060411203		Washer
24	B040911225		Bolt
25	B060461603		Washer
26	Z320020691		Pin assembly
27	B120406028		Bearing
28	Z3B00202200		adjustment shim
29	Z3B00202100		adjustment shim
30	B160410010		Skeleton type oil seal
31	Z3B00202000		Upper bearing cover
32	B060411002		Washer
33	B040911040		Bolt
34	B040911625		Bolt
35	B060331602		Washer
36	B150101000		Oil cup
37	Z320020660		Pin assembly
38	Z310010070		Adjustment shim
39	Z310010110		Adjustment shim
40	Z310010120		Adjustment shim
41	Z3B00200100		Front frame
42	B060332004		Washer
43	B040912035		Bolt
44	Z310020640		Pin assembly
