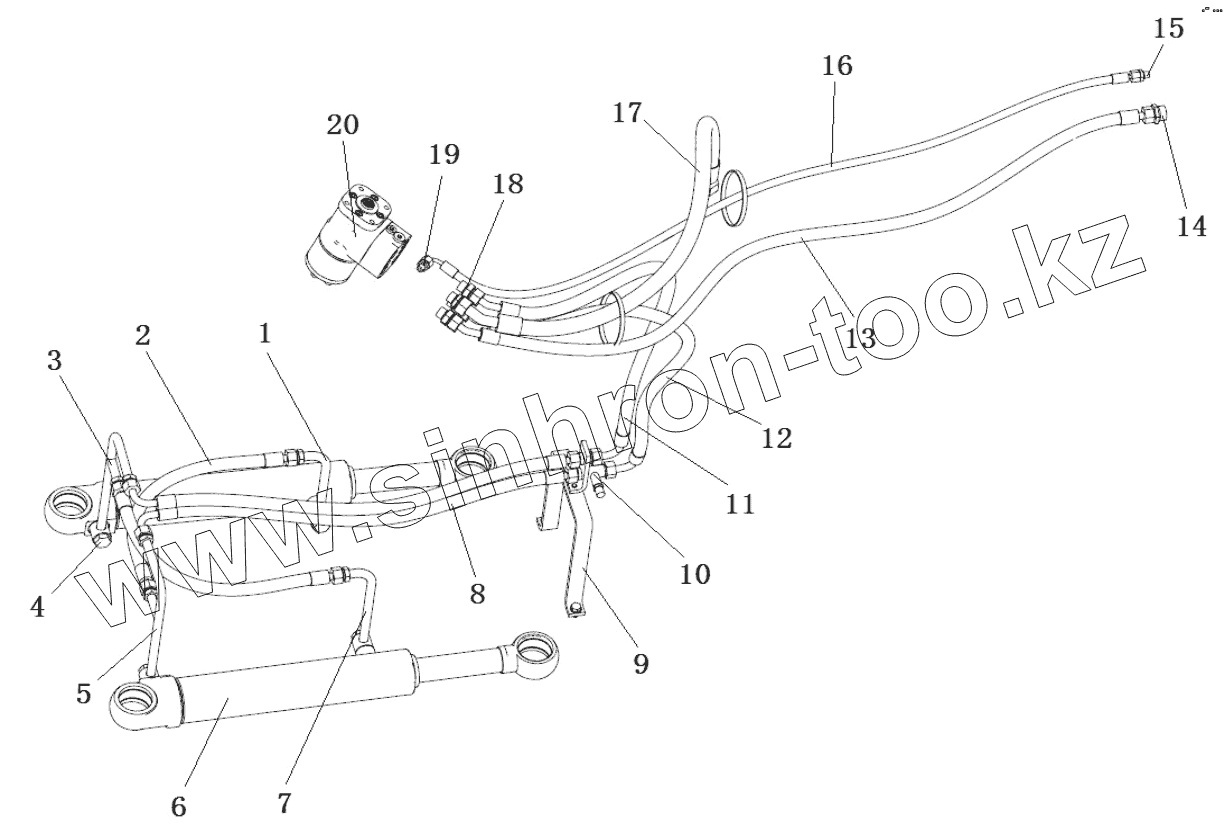

Каталог запасных частей к технике: SEM636D. Steering hydraulic system
1
2
3
4
4
5
6
6
6
7
8
9
10
10
11
12
13
14
14
15
15
16
17
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z3A01801900 | Tube assembly | |
| 2 | Z3A01803100 | Hose assembly | |
| 3 | Z3A01802900 | Tube assembly | |
| 4 | Z320180090 | Hollow bolt | |
| 4 | B160120190 | O-ring | |
| 5 | Z3A01803000 | Tube assembly | |
| 6 | W050600000B | Steering cylinder | |
| 6 | W050600100B | Cylinder seal | |
| 6 | B120524028 | Joint bearing | |
| 7 | Z3A01800800 | Tube assembly | |
| 8 | Z3A01801300 | Hose assembly | |
| 9 | Z3A01802300 | Bracket | |
| 10 | W152200000 | Pressure tap | |
| 10 | Z3A01801200 | Fitting GP | |
| 11 | 5221517 | High pressure hose assembly | |
| 12 | 5221519 | High pressure hose assembly | |
| 13 | Z3B205001 | High pressure hose assembly | |
| 14 | Z3A01800200 | Adaptor | |
| 14 | B160130224 | O-ring | |
| 15 | Z5A20101000 | Adapter | |
| 15 | B160120090 | O-ring | |
| 16 | TD16019001 | High pressure hose assembly | |
| 17 | Z5A20103800 | Adapter of steering valve | |
| 17 | Z5D018009 | high pressure hose assembly | |
| 18 | Z3A01801500 | Adaptor | |
| 18 | B160120170 | O-ring | |
| 19 | Z5A20101000 | Adapter | |
| 19 | B160120090 | O-ring | |
| 20 | W42253000 | Hydraulic –steering |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
