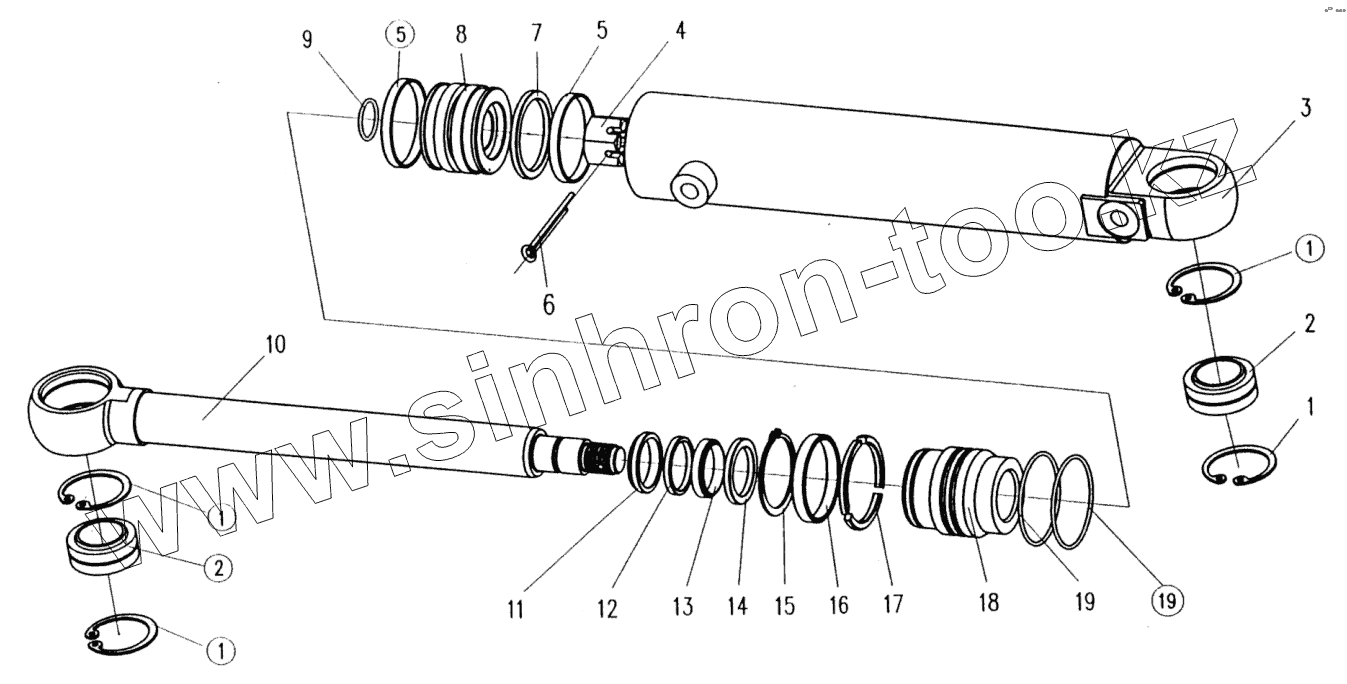

Каталог запасных частей к технике: SEM636D. Steering cylinder
1
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B070256202 | Snap ring | |
| 2 | B120524028 | Joint bearing | |
| 3 | W050600050 | Cylinder block | |
| 4 | W050600180 | Slot nut | |
| 5 | Support ring | Support ring | |
| 6 | Split pin | Split pin | |
| 7 | Combined slide ring | Combined slide ring | |
| 8 | W050600080 | Piston | |
| 9 | O ring | O ring | |
| 10 | W050600090 | Piston rod | |
| 11 | Dust ring | Dust ring | |
| 12 | Snap ring | Snap ring | |
| 13 | Seal | Seal ring of parker | |
| 14 | Combined slide ring | Combined slide ring | |
| 15 | W050600140 | Snap ring | |
| 16 | W050600150 | Snap ring | |
| 17 | W050600160 | Clip for hole | |
| 18 | W050600170 | Guide sleeve | |
| 19 | O-ring | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
