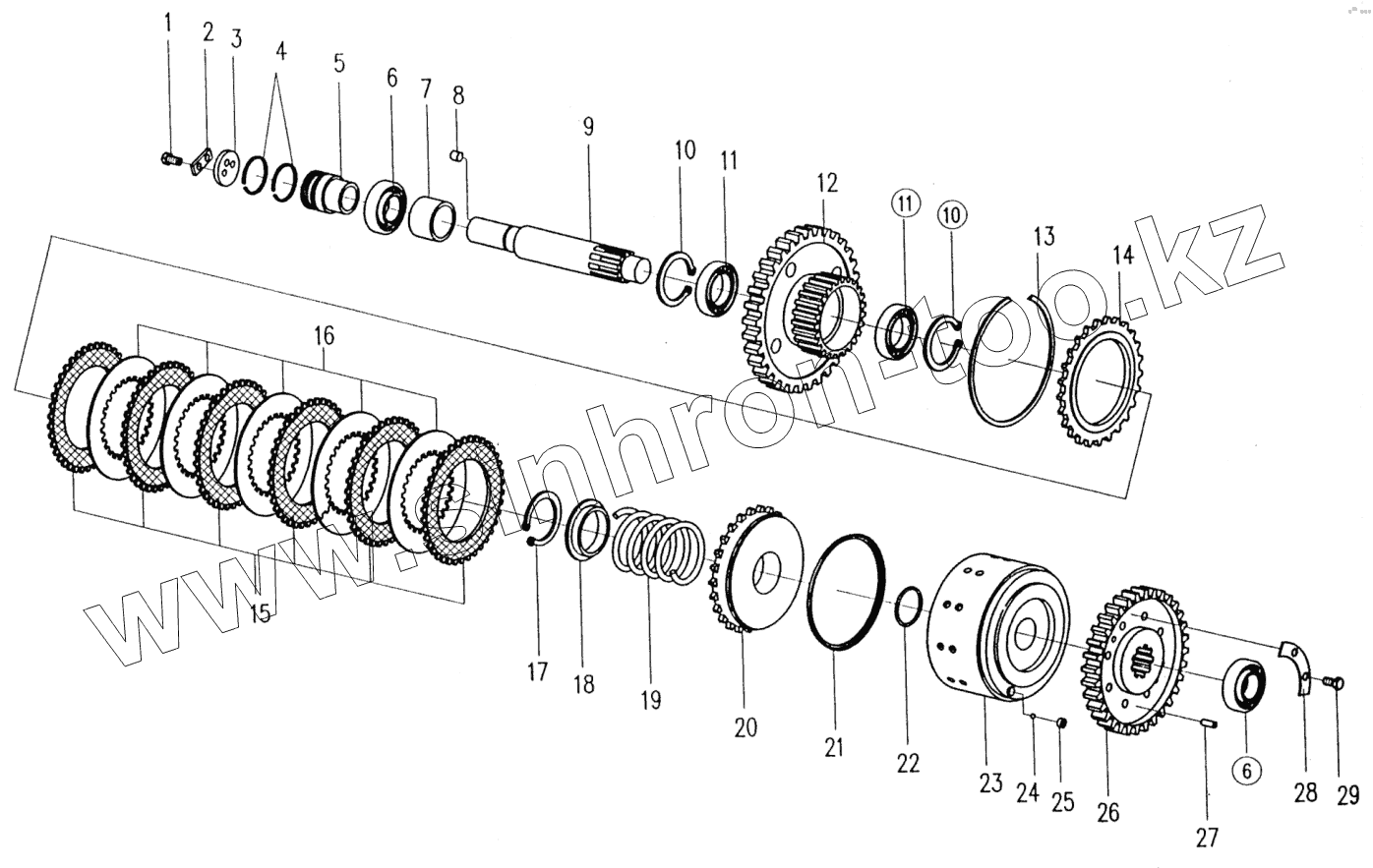

Каталог запасных частей к технике: SEM636D. Reverse gear shift assembly
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B040910816 | Bolt | |
| 2 | Z320470470 | Lock plate | |
| 3 | Z320470480 | Apron | |
| 4 | Z320470490 | Piston seal ring | |
| 5 | Z320470500 | Stud sleeve | |
| 6 | B120400025 | Bearing | |
| 7 | Z320470520 | Support sleeve ror r/speed | |
| 8 | Z320470560 | Plug | |
| 9 | Z320470780 | Reverse gear shaft | |
| 10 | B070157503 | Snap ring | |
| 11 | B120114516 | Bearing | |
| 12 | Z320470800 | Gear reverse shaft | |
| 13 | Z320470610 | Snap ring | |
| 14 | Z320470620 | Output end disc | |
| 15 | Z320470680 | Driven disc | |
| 16 | Z320470600 | Driven disc | |
| 17 | B070256002 | Snap ring | |
| 18 | Z320470640 | Spring retainer | |
| 19 | Z320470630 | Spring | |
| 20 | Z320470580 | Piston | |
| 21 | Z320470590 | Piston output seal ring | |
| 22 | B160130001 | O ring | |
| 23 | Gear ring seat | Gear ring seat | |
| 24 | B120710500 | Steel ball | |
| 25 | Z320471680 | Ball seat | |
| 26 | NZ32047081010 | Pinion reverse shaft | |
| 27 | B080110822 | Pin | |
| 28 | Z320470550 | Lock skim Plug | |
| 29 | B040911025 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
