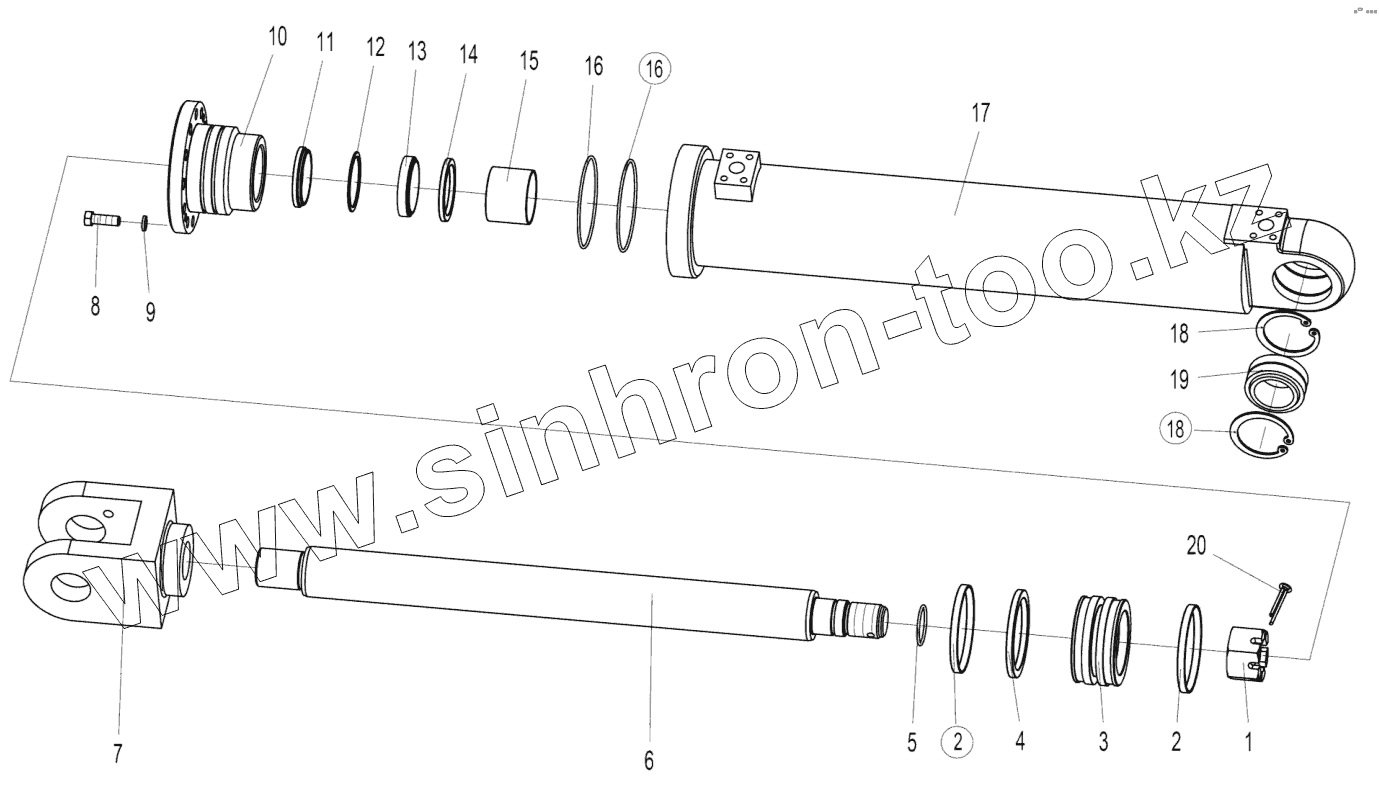

Каталог запасных частей к технике: SEM636D. Lifting cylinder
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W050500160 | Slot nut | |
| 2 | Support ring | Support ring | |
| 3 | W050500110 | Piston | |
| 4 | Combined slide ring | Combined slide ring | |
| 5 | O ring | O ring | |
| 6 | W050500120 | Piston rod | |
| 7 | W050500140 | Forked head | |
| 8 | B040911235 | Bolt | |
| 9 | B060111203 | Lock washer | |
| 10 | W050500130 | Guide sleeve | |
| 11 | D75xd63x11 | Dust ring | |
| 12 | D75xd63x2 | Snap ring | |
| 13 | Seal ring of parker | Seal ring of parker | |
| 14 | Combined slide ring | Combined slide ring | |
| 15 | W050500200 | Combined bearing | |
| 16 | O ring | O ring | |
| 17 | W050500150 | Cylider block | |
| 18 | B070157503 | Snap ring | |
| 19 | B120525035 | Joint bearing | |
| 20 | B080310880 | Split pin |
