Каталог запасных частей к технике: SEM636D. Tilt cylinder

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

22

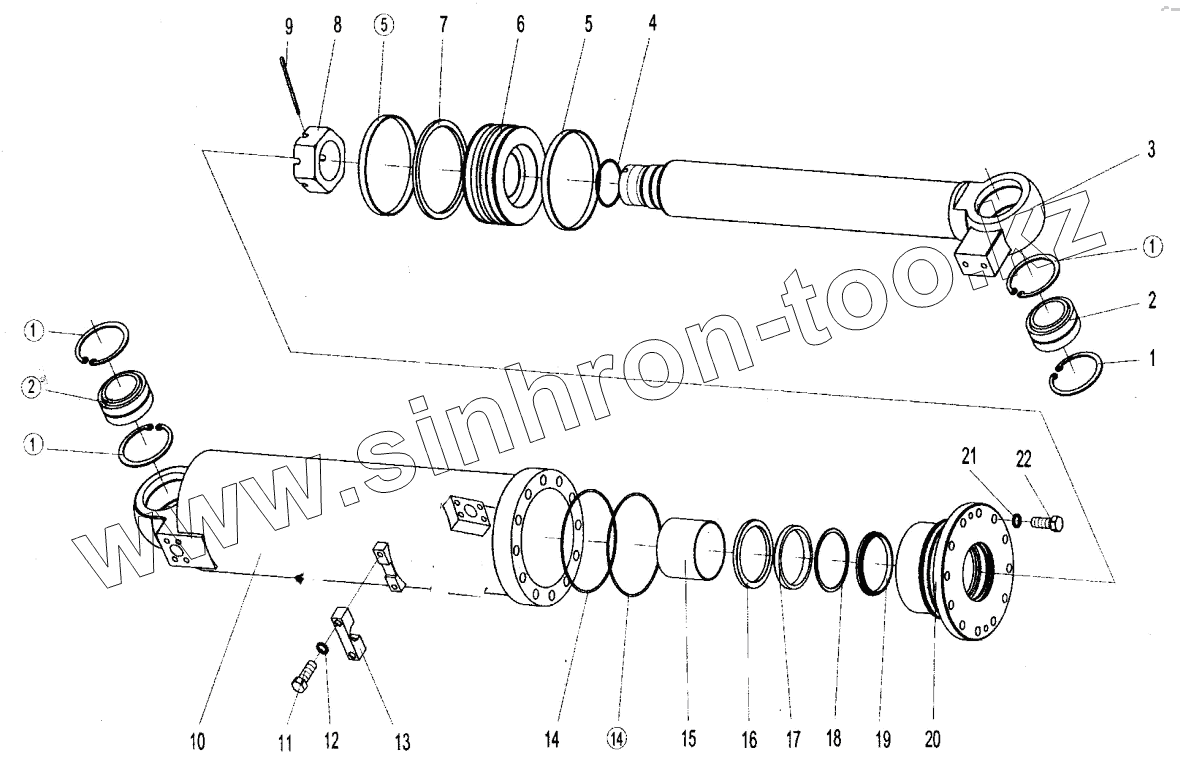

Позиция на иллюстрации	Заводской номер детали		Название детали
1	W42323050		Snap ring 90
2	W42323060		Joint bearing GE60ES
3	W42323040		Piston rod
4	O-ring		O-ring
5	Support ring		Support ring
6	W42323020		Piston
7	Combined slide ring		Combined slide ring
8	Slot nut M64x2		Slot nut M64x2
9	Split pin 8x90		Split pin 8x90
10	W42323010		Cylider block
11	Bolt M10x40		Bolt M10x40
12	Washer 10		Washer 10
13	Set plate		Set plate
14	“O”ring		“O”ring
15	Combined bearing		Combined bearing
16	Combined slide ring ZHQd90		Combined slide ring ZHQd90
17	seal ring of parker		seal ring of parker
18	Snap ring		Snap ring
19	Dust ring		Dust ring
20	W42323030		Guide sleeve
21	Bolt M16x45		Bolt M16x45
22	Washer 16		Washer 16
