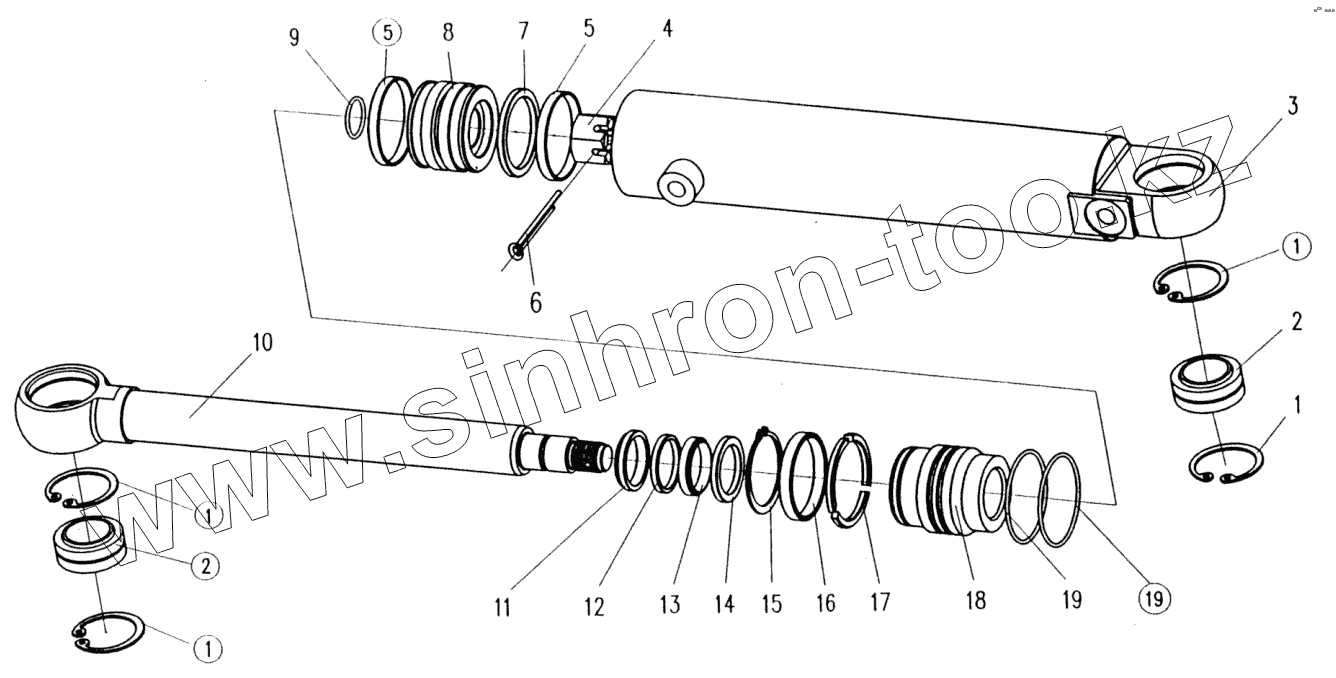

Каталог запасных частей к технике: SEM636D. Steering cylinder
1
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B070256202 | Snap ring | |
| 2 | B120524028 | Joint bearing | |
| 3 | W050600050 | Cylinder block | |
| 4 | W050600180 | Slot nut | |
| 5 | Support ring D80xd75x9.5 | Support ring D80xd75x9.5 | |
| 6 | Split pin 5x50 | Split pin | |
| 7 | ZHQD80 | Combined slide ring ZHQD80 | |
| 8 | W050600080 | Piston | |
| 9 | O-ring 32x3.1 | O-ring 32x3.1 | |
| 10 | W050600090 | Piston rod | |
| 11 | Dust ring d45xD55x10 | Dust ring | |
| 12 | Snap ring d45xD53x2 | Snap ring | |
| 13 | seal ring of parker | seal ring of parker | |
| 14 | ZHQd45 | Combined slide ring | |
| 15 | W050600140 | Snap ring | |
| 16 | W050600150 | Snap ring | |
| 17 | W050600160 | Clip for hole | |
| 18 | W050600170 | Guide sleeve | |
| 19 | O-ring 80x3.1 | O-ring 80x3.1 |
