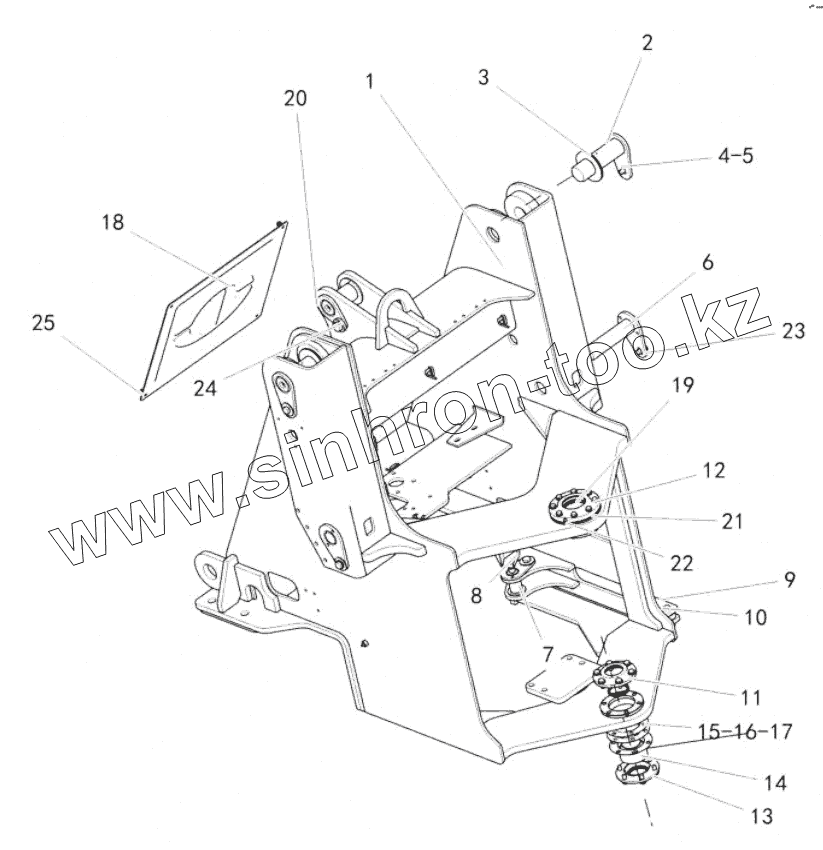

Каталог запасных частей к технике: SEM636D. Front frame
1
2
3
3
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
17
18
19
20
21
21
21
22
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z3B00200100 | Front frame | |
| 2 | Z320020660 | Pin assembly | |
| 3 | Z310010070 | Adjustment shim | |
| 3 | Z310010110 | Adjustment shim | |
| 3 | Z310010120 | Adjustment shim | |
| 4 | B060331602 | Washer | |
| 5 | B040911225 | Bolt | |
| 6 | Z320020691 | Pin assembly | |
| 7 | Z3B00202900 | Pin assembly | |
| 8 | Z320020730 | Lubricating line | |
| 9 | B080210890 | Split pin | |
| 9 | Z3B002033 | Locking rod | |
| 10 | Z310020020 | Pin | |
| 10 | B080210016 | Pin | |
| 11 | Z3D405005 | Bearing cover | |
| 12 | Z3B00202000 | Upper bearing cover | |
| 13 | Z3D405004 | Bearing cover | |
| 13 | B160420006 | Oil seal | |
| 14 | B120526044 | Joint bearing | |
| 15 | Z310390020 | Adjusting shim | |
| 16 | Z310390100 | Trimmed gasket | |
| 17 | Z310390110 | Trimmed gasket | |
| 17 | Z310390120 | Trimmed gasket | |
| 18 | Z310020481 | Cover plate | |
| 19 | B120406028 | Bearing | |
| 20 | Z310020640 | Pin assembly | |
| 21 | B160410010 | Skeleton type oil seal | |
| 21 | Z3B00202200 | adjustment shim | |
| 21 | Z3B00202100 | adjustment shim | |
| 22 | B150101000 | Oil cup | |
| 23 | B040911625 | Bolt | |
| 23 | B060461603 | Washer | |
| 24 | B040912040 | Bolt | |
| 25 | B040910816 | Bolt | |
| 25 | B060410802 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
