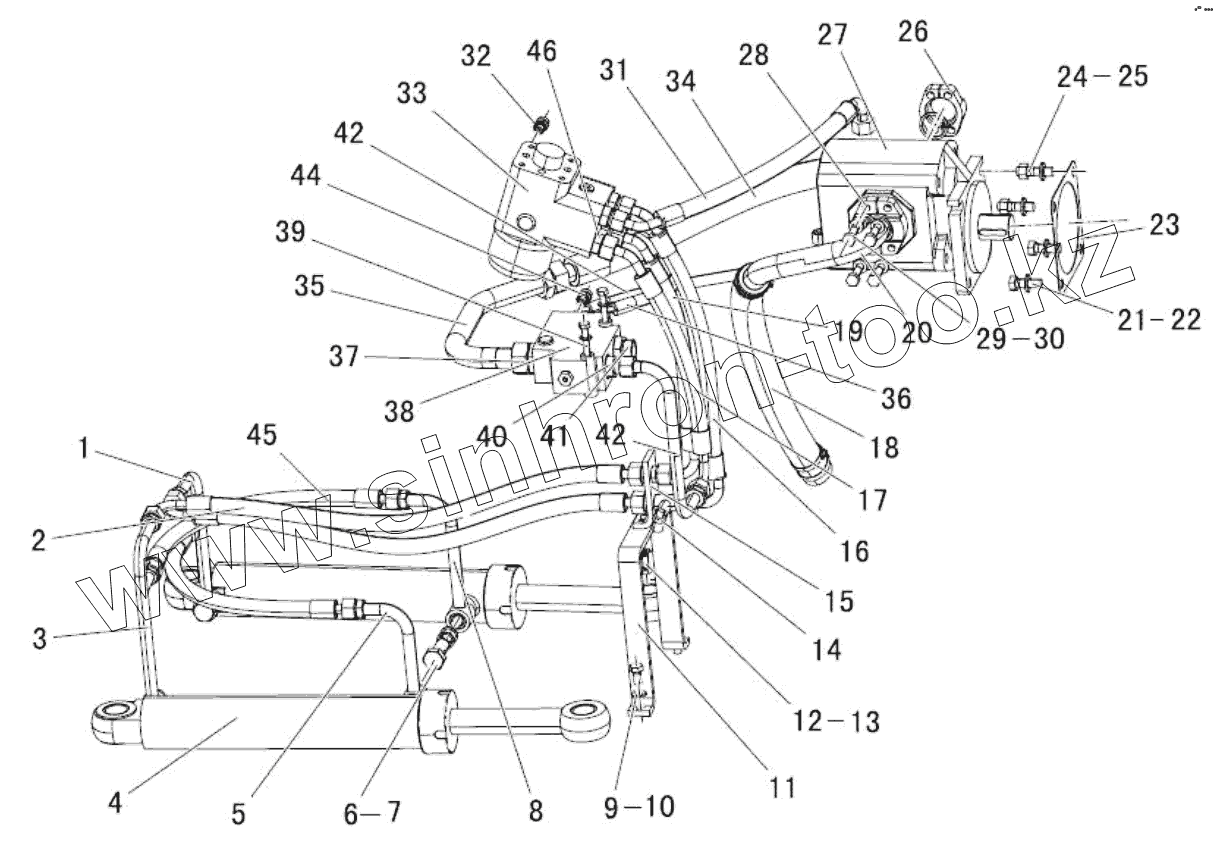

Каталог запасных частей к технике: SEM616B. Steering hydraulic system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
32
33
34
35
36
37
37
38
39
39
40
40
41
42
42
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z1B01800100 | Tube assembly | |
| 2 | Z1B01801500 | High pressure hose assembly | |
| 3 | Z1B01800300 | Tube assembly | |
| 4 | W050300000 | Steer cylinder | |
| 5 | Z1B01800700 | Fitting | |
| 6 | Z320180090 | Hollow bolt | |
| 7 | B160120190 | O-ring | |
| 8 | Z1B01800500 | Tube assembly | |
| 9 | B040911020 | Bolt | |
| 10 | B060461002 | Washer | |
| 11 | Z3A01802300 | Bracket | |
| 12 | B040910820 | Bolt | |
| 13 | B060460802 | Washer | |
| 14 | W152200000 | Pressure tap | |
| 15 | Z1B203002 | Bracket | |
| 16 | Z1B01802100 | High pressure hose assembly | |
| 17 | Z1B01802900 | High pressure hose assembly | |
| 18 | Z1B018032 | Oil suction pipe | |
| 18 | NB19011050000 | Hose clamp | |
| 19 | Z1B01801900 | High pressure hose assembly | |
| 20 | Z1202001301 | Connection Fitting | |
| 21 | B040911235 | Bolt | |
| 22 | B060411203 | Washer | |
| 23 | Z310260050 | Spacer | |
| 24 | B050331211 | Nut | |
| 25 | B100111235 | Stud | |
| 26 | Z110200080 | Split flange | |
| 26 | B160130329 | O-ring | |
| 27 | W064300000 | Gear pump | |
| 28 | Z5301905900 | Split flange | |
| 28 | B160130375 | O-ring | |
| 29 | B040911030 | Bolt | |
| 30 | B060461002 | Washer | |
| 31 | Z1B01802300 | Oil pipe assembly | |
| 32 | Z5A20101000 | Adapter | |
| 32 | B160120090 | O-ring | |
| 33 | W092500000B | Steering gear | |
| 34 | Z1B01801300 | High pressure hose assembly | |
| 35 | Z1B01801100 | Tube assembly | |
| 36 | Z1B01802500 | LS Pipe | |
| 37 | B161620260 | 0-ring | |
| 37 | Z1202001200 | Fitting | |
| 38 | W110000300 | Priority valve | |
| 39 | B040810870 | Bolt | |
| 39 | B060460802 | Washer | |
| 40 | Z1202001100 | Fitting | |
| 40 | B160110132 | O-ring | |
| 41 | Z1201905100 | Fitting | |
| 42 | Z1B01800900 | Tube assembly | |
| 43 | Z1B01802700 | Oil pipe assembly | |
| 44 | Z1B01803100 | Fitting | |
| 45 | Z1B01801700 | High pressure hose as. | |
| 46 | B160120170 | O-ring | |
| 46 | Z3A01801500 | Adaptor |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
