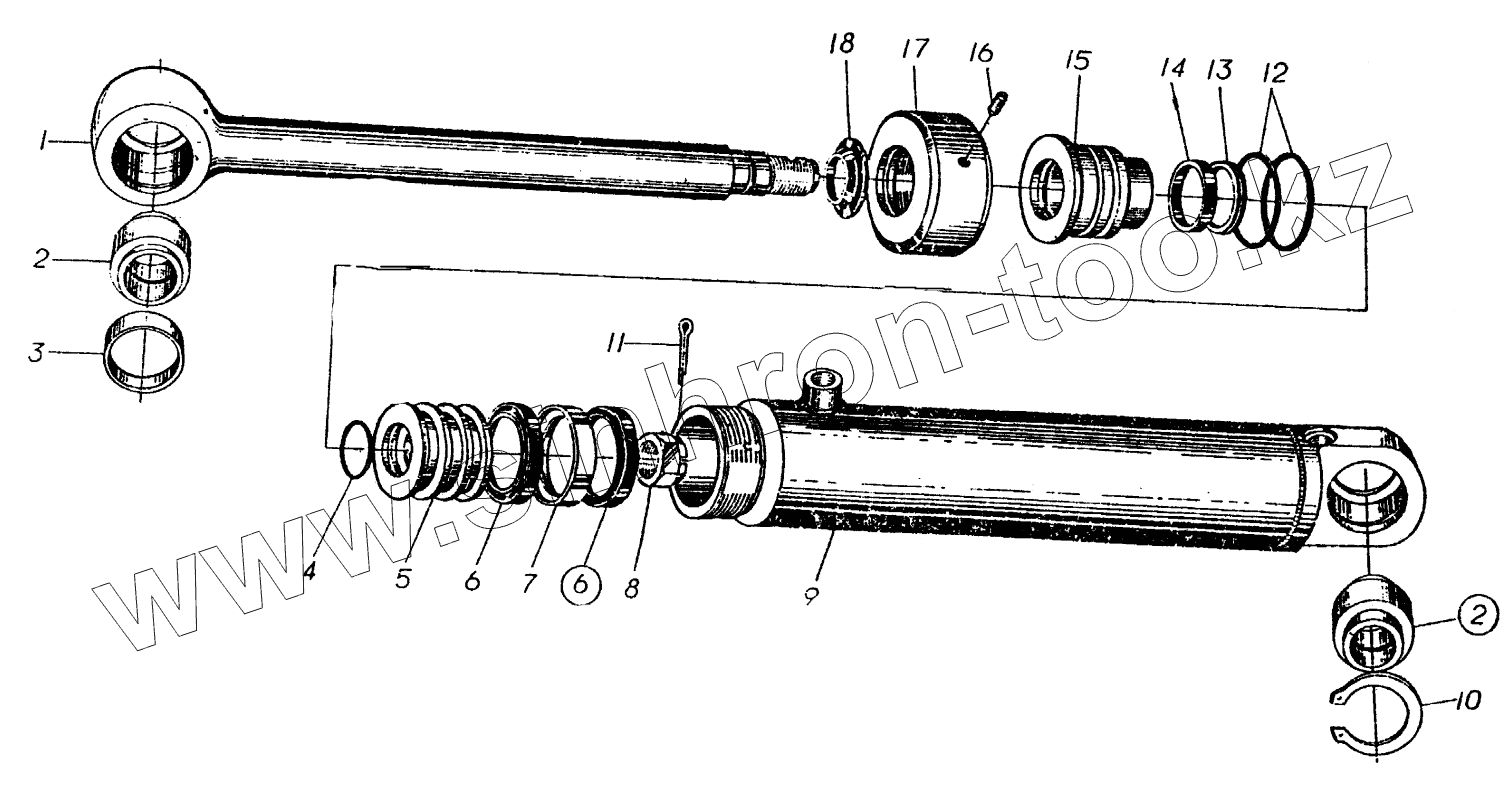

Каталог запасных частей к технике: SEM616B. Steering cylinder
W050200010
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| W050200010 | W050200010 | Steering cylinder sealing | |
| 1 | W050300090 | Piston rod | |
| 2 | B120523022 | Bearing | |
| 3 | Snap | Snap | |
| 4 | Seal ring | Seal ring | |
| 5 | W050300120 | Piston | |
| 6 | Seal ring | Seal ring | |
| 7 | Guide ring | Guide ring | |
| 8 | Nut | Nut | |
| 9 | W050300100 | Body | |
| 10 | Snap ring | Snap ring | |
| 11 | Pin | Pin | |
| 12 | O ring | O ring | |
| 13 | Seal ring | Seal ring | |
| 14 | Guide ring | Guide ring | |
| 15 | W050300110 | Guide sleeve | |
| 16 | Bolt | Bolt | |
| 17 | W050300130 | Cover | |
| 18 | Dust | Dust |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
