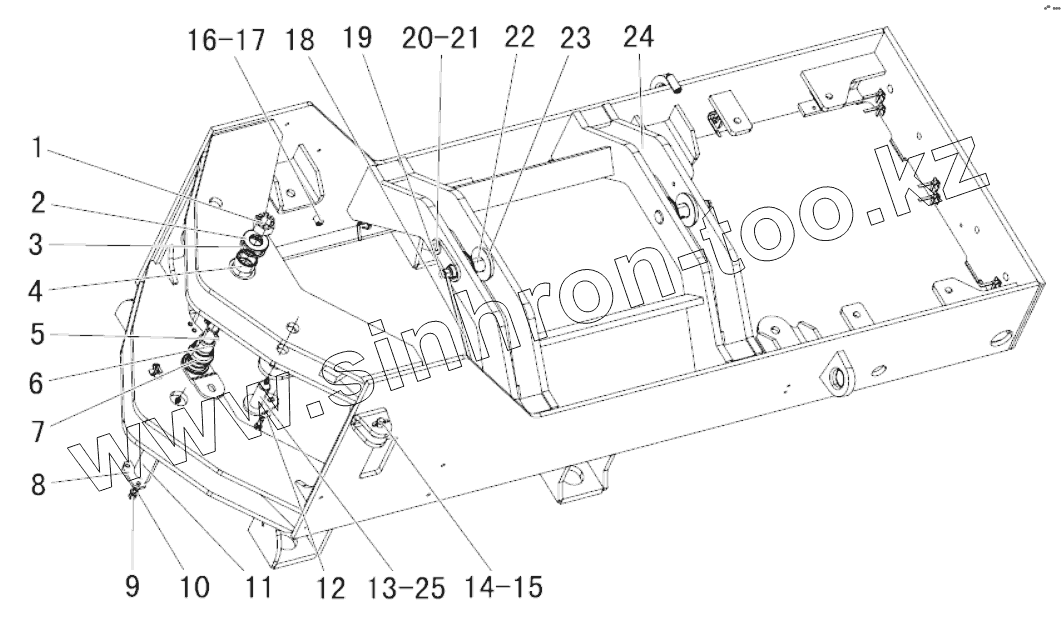

Каталог запасных частей к технике: SEM616B. Rear frame
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B050833034 | Nut | |
| 2 | Z110030010 | Gasket | |
| 3 | Z110030150 | Trimmed gasket | |
| 3 | Z110030020 | Trimmed gasket | |
| 4 | Z110030030 | Sleeve | |
| 5 | B080210018 | Cotter pin | |
| 6 | Z110030600 | Articulation pivot shaft | |
| 7 | Z110030040 | Spacer sleeve | |
| 8 | Z110030050 | Shaft positioning plate | |
| 9 | B040911025 | Bolt | |
| 10 | B060411002 | Washer | |
| 11 | Z110030060 | Upper joint pin | |
| 12 | B060331003 | Washer | |
| 13 | Z110030630 | Pin assembly | |
| 14 | Z310020020 | Pin | |
| 15 | B080210016 | Pin | |
| 16 | B060811002 | Washer | |
| 17 | B150101000 | Oil cup | |
| 18 | Z620020700 | Front lubricating line | |
| 19 | B041200002 | Bolt | |
| 20 | B040911230 | Bolt | |
| 21 | B060331203 | Washer | |
| 22 | Z140030240 | Oscillate frame pin | |
| 23 | MG19004037 | Washer | |
| 23 | MG19004038 | Washer | |
| 24 | Z1B00300100 | Rear frame assembly | |
| 25 | Z110020070 | Bearing pad |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
