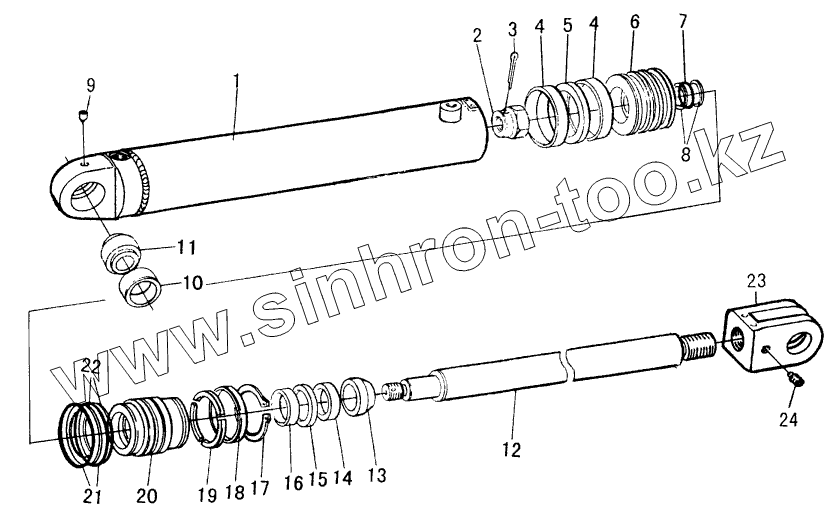

Каталог запасных частей к технике: SDLG LGB680. TILT CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GWZ3000201		CYLINDER
2	NUT		NUT
3	GB/T91-2000		SPLIT PIN 5X60
4	DXH90X15X2.5		GUIDE RING
5	CKW0900		SEAL RING
6	WZ3002-3		PISTON
7	GB1235-76		O-RING
8	SNAPRINGa40X35		SNAP RING a40X35
9	GB1153-1989		OIL CUP M10X1
10	WZ3002-6		SLEEVE
11	GB9163-1992		BEARING
12	WZ3007-3		PISTON ROD
13	СК50		DUST RING
14	SEALRING		SEAL RING
15	CKS-0500		SEAL RING
16	DXH90X20X2.5		DUIDE RING
17	GB/T894.1-1986		SNAP RING 80
18	ZL40A03-9A		BUSHING
19	ZL40A03-8A		KEY
20	WZ3002-1		GUIDE SLEEVE
21	GB1235-76		O-RING
22	GB1235-76		O-RING
23	YOKE		YOKE
24	GB/T79-2000		SCREW
