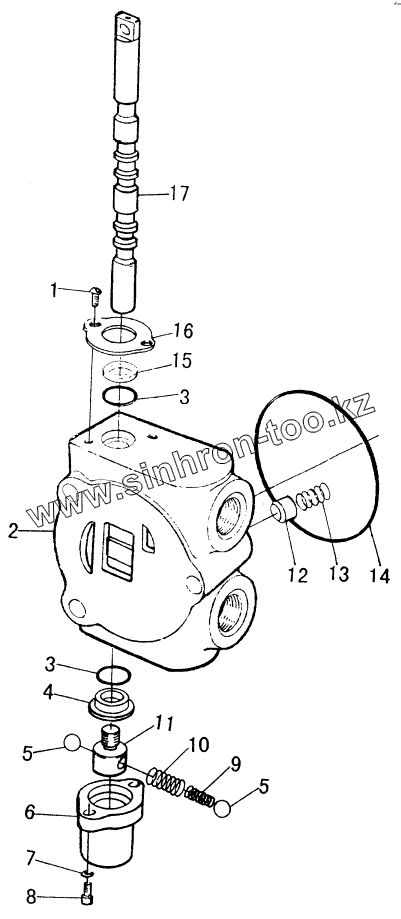

Каталог запасных частей к технике: SDLG LGB680. REVERSING VALVE BOOM SECTION (LOADER)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
CDB-F20-8.03a	CDB-F20-8.03a		Q-TYPE SPOOL
CDB-F20-2.11	CDB-F20-2.11		PLATE
1	GB/T67-2000		SCREW
2	CDB-F20-3.04d		VALVE
3	GB3452.1-82		O-RING
4	CDB-F20-8.04		PLATE
5	308-1985		BALL1/4”
6	CDB-F20-8.01a		SET COVER
7	GB/T859-1987		WASHER 6
8	GB/T67-2000		SCREW
9	SM12A-06		SPRING
10	CDA-F15-4.06		SPRING
11	CDB-F20-8.02		SEAT
12	CDB-F202.02		CHECK VALVE
13	CDB-F20-2.01		SPRING
14	BG3452.1-82		O-RING 87.5X3.55
15	CDB-F20-2.10		DUST SEAL

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
