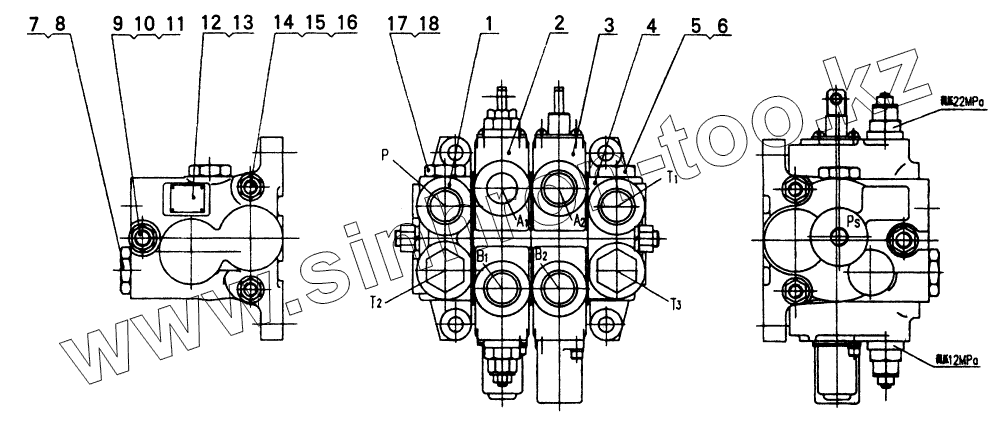

Каталог запасных частей к технике: SDLG LGB680. LOADER VALVE ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	CDB-F20D-1.1а		0IL INLED VALVE
2	CDB-F20-4.00сI		QTYPE VALVE
3	CDB-F20-8.00b		QTYPE VALVE
4	CDB-F20-5.00		OIL RETURN VALVE SEACTION
5	CDB-F20-1.09		PULG
6	GB3452.1-1992		O-RING
7	CDB-F20D-2.09		PULG
8	GB3452.1-1992		O-RING
9	CDB-F20-7.00		STUD M14X1.5X222
10	GB/T93-1987		WASHER
11	GB/T6171-2000		NUT M14X1.5
12	CDB-F20-10.00а		PLATE
13	GB/T827-1986		GROOVE STUD
14	CDB-F20-6.00		STUD M12X1.25X222
15	GB/T97.1-1987		WASHER 12
16	GB/T6176-2000		NUT M12X1.25
17	CDB-F20D-1.02		PLUG
18	GB1235-1976		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
