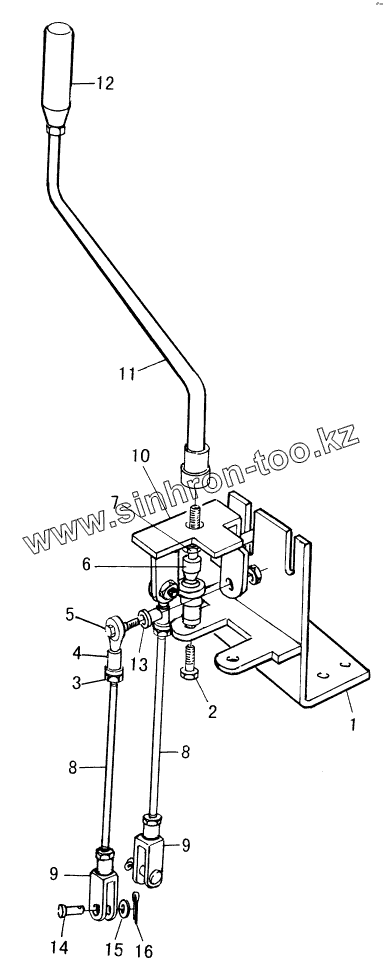

Каталог запасных частей к технике: SDLG LGB680. LOADER OPERATION MECHANISM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 2612000102 MOUNTING FRAME
2 4011000508 BOLT GB5786-M18X1.5X30EpZn-8.8
3 4013000007 NUT
4 4021000048 BEARING GB4222-SIJK/10C
5 2612000105 BILT
6 4021000049 BEARING JB5306-SQZ18-RS/K
7 4013000136 NUT
8 2612000106 LINK ROD
9 2612000107 YOKE
10 2612000108 BRACKET
11 2612000114 CONTROL LEVER
12 2612000118 CONTROL HANDLE
13 SLEEVE SLEEVE
14 4016000143 PIN
15 4015000072 WASHER
16 4016000183 PIN
