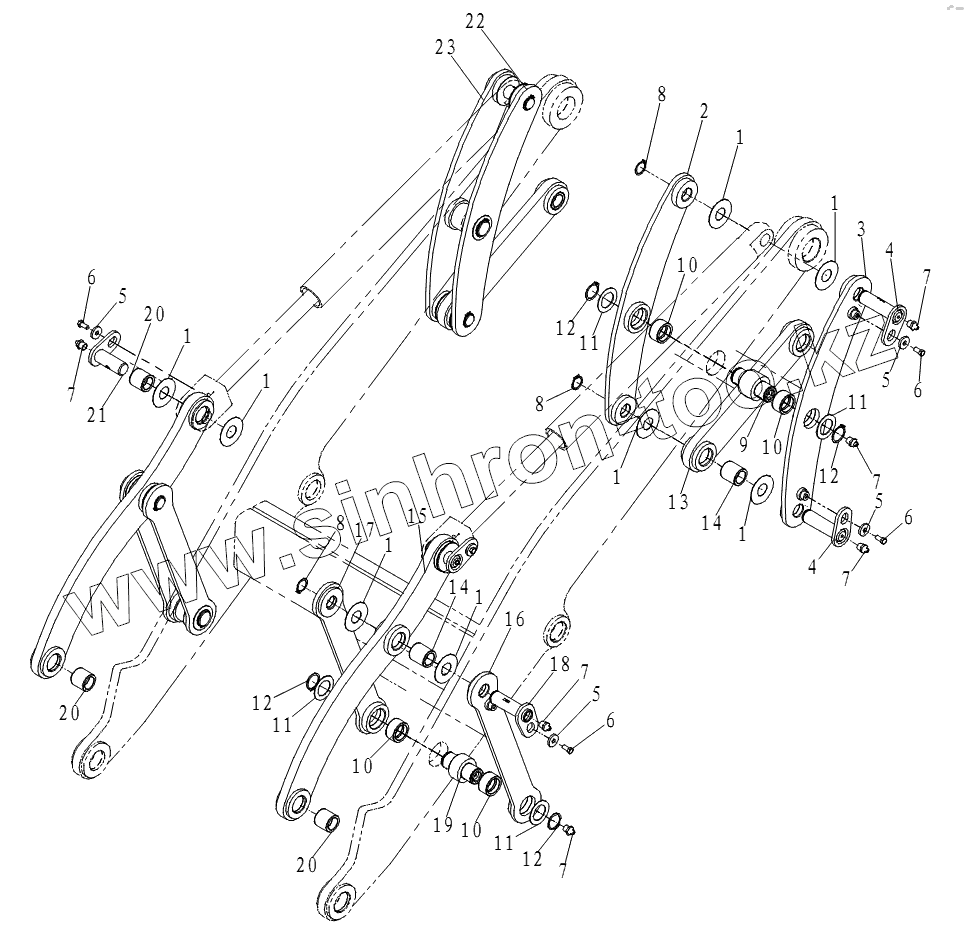

Каталог запасных частей к технике: SDLG LGB680. LINKAGE MODULE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
3
4
4
5
5
5
5
6
6
6
6
7
7
7
7
7
7
8
8
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
14
14
15
16
17
18
19
20
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 4043000293 SPACER LGB303-40X90X1
2 2619000008 REAR BOOM II
3 2619000002 REAR BOOM I
4 2619000022 PIN
5 4040000001 WASHER
6 4011000197 BOLT
7 4030000065 GREASE NIPPLE
8 4015000132 SNAP RING GB894.1-40-65Mn
9 2619000021 PIN
10 4043000290 BUSHING LGB302-50X35B2
11 4043000178 SPACER LGB303-50X80X2
12 4015000046 SNAP RING
13 2619000003 REAR LINK
14 4043000291 BUSHING LGB302-40X60B2
15 2619000005 FRONT BOOM
16 2619000006 FRONGT LINK I
17 2619000007 FRONGT LINK II
18 2619000016 PIN
19 2619000011 PIN
20 4043000289 BUSHING LGB302-40X50B2
21 4043000288 PIN LGB301-40X65X115-40Cr
22 2619000009 REAR BOOM III
23 2619000010 REAR BOOM IV
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
