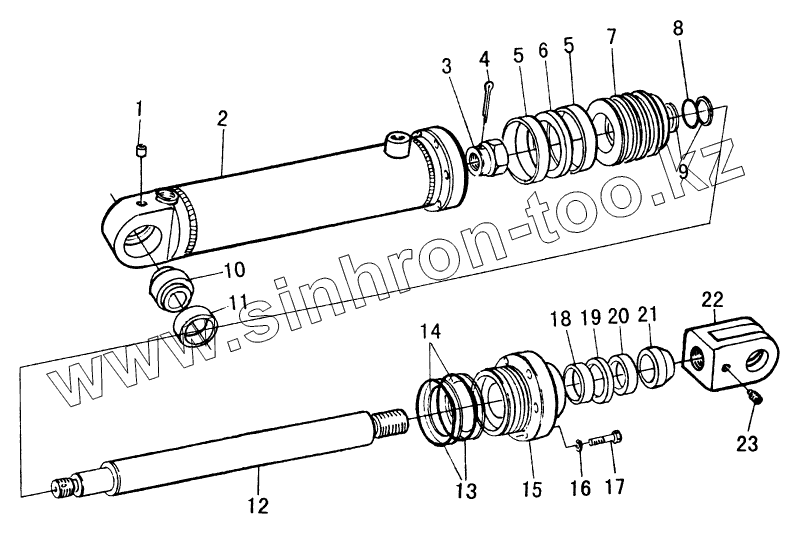

Каталог запасных частей к технике: SDLG LGB680. LIFT CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB1153-1989		OIL CUP M10X1
2	WZ300101		CYLINDER
3	WZ3001-5		LOCK NUT
4	GB/T91-2000		SPLIT PIN 5X60
5	DXH80X15X2.5		GUIDE RING
6	CKW0800		SEAL RING
7	WZ300104		PISTION
8	GB1235-76		O-RING
9	SRAPRING35X3.5		SRAP RING 35X3.5
10	JOINTBEARING		JOINT BEARING
11	WZ3001-6		BUSH
12	WZ3001-3		PISTION ROD
13	GB1235-76		O-RING
14	SRAPRING80X75		SRAP RING 80X75
15	WZ3001-2		GUIDE SLEEVE
16	GB/T93-1987		WASHER
17	GB/T5782-2000		BOLT
18	DXH50X15X2.5		GUIDE RING
19	CKS-0450		SEAL RING
20	Yxd45x53x10		SEAL RING
21	CK45		DUST RING
22	WZ3001-1		YOKE
23	GB/T79-2000		SCREW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
