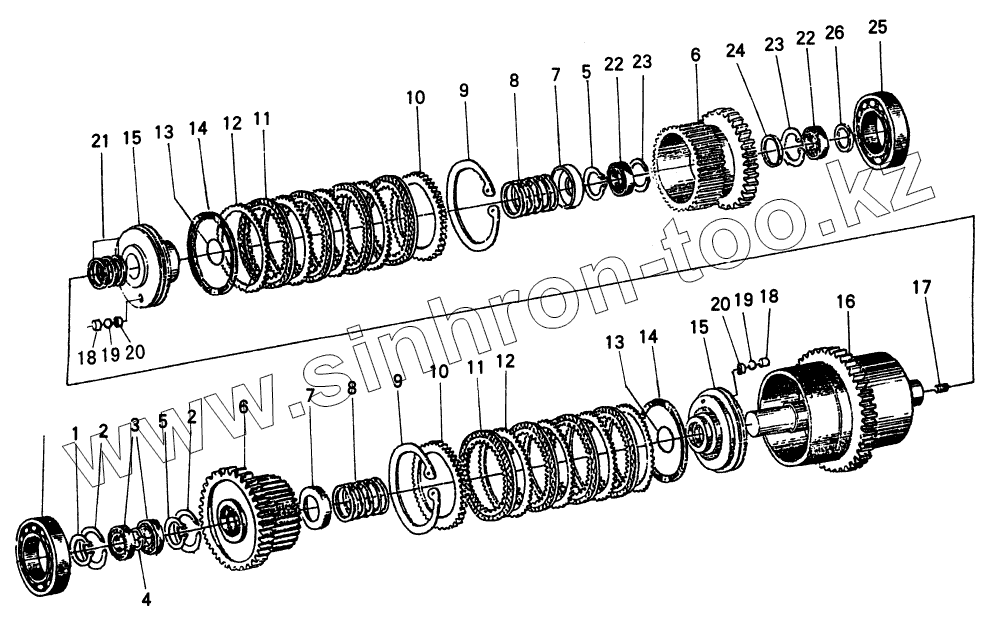

Каталог запасных частей к технике: SDLG LGB680. L-SPEED CLUTCH OF GEAR BOX
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BD05-01012 | RING SNAP | |
| 2 | BD05-01011 | RING SNAP 80 | |
| 3 | GB277-82 | BEARING 50208 | |
| 4 | BD05-01001 | RING SNAP | |
| 5 | GB894.1-86 | RING SNAP | |
| 6 | BD05-01002 | GEAR | |
| 7 | BD05-01010 | SPRING SEAT | |
| 8 | BD05-01005 | SPRING | |
| 9 | GB893.1-86 | RING SNAP | |
| 10 | BD05-01003 | CLAMPING PLATE | |
| 11 | BD05-01300 | CLUTCH DRIVEN DISC | |
| 12 | BD05-01004 | CLUTCH DRIVEN DISC | |
| 13 | GB3452.1-82 | O-RING | |
| 14 | BD05-01103 | PISTON OUTER | |
| 15 | BD05-01101 | PISTON | |
| 16 | BD05-01200 | CLUTCH SUMP | |
| 17 | 07043-00108 | PLUG | |
| 18 | BD05-01104 | LHECK VALVE BODY | |
| 19 | GB308-77 | STEEL BALL 3/16 | |
| 20 | BD05-01102 | CHECK VALVE SEAT | |
| 21 | 10Y-15-00015 | SEAL RING | |
| 22 | GB276-82 | BEARING | |
| 23 | GB893.1-86 | RING SNAP | |
| 24 | BD05-01009 | SPACER | |
| 25 | GB276-82 | BEARING | |
| 26 | BD05-01009 | SPACER |
