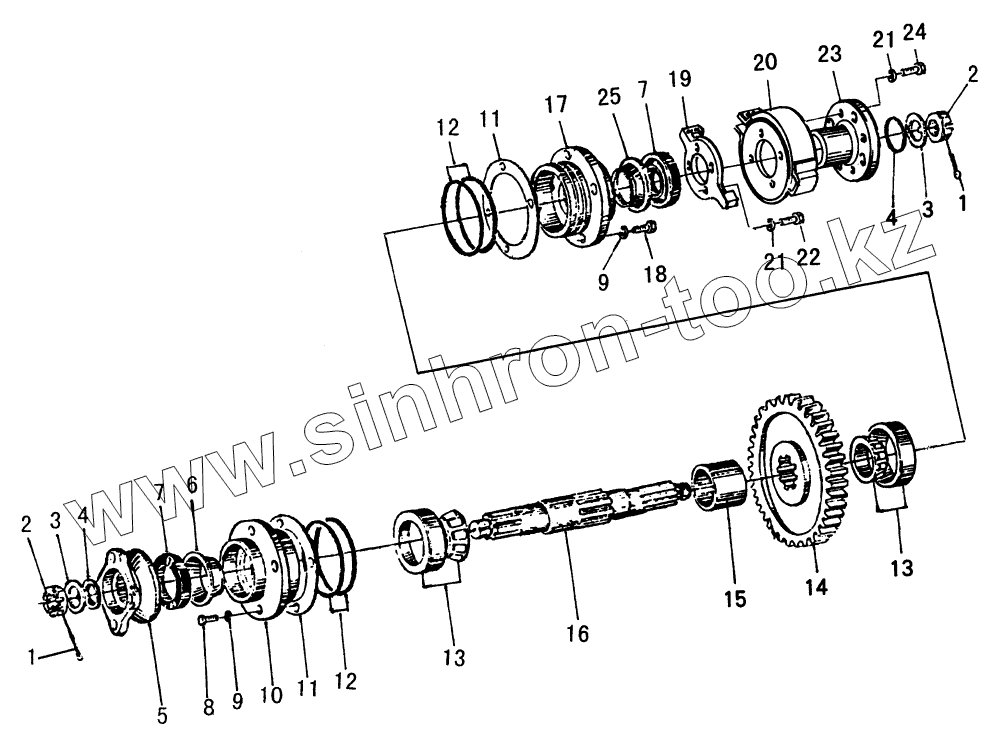

Каталог запасных частей к технике: SDLG LGB680. INTERMEDIATE SHAFTS GROUP
1
1
2
2
3
3
4
4
5
6
7
7
8
9
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04050-04030 | SPLIT PIN | |
| 2 | BD05-00010 | NUT | |
| 3 | BD05-00011 | COVER | |
| 4 | 07000-03032 | O-RING | |
| 5 | ZL15A-00008 | FLANGE | |
| 6 | BD05L-00004 | SLEEVE | |
| 7 | 07012-70050 | OIL SEL | |
| 8 | 01010-31225 | BOLT M12X25 | |
| 9 | 01602-11236 | WASHER 12 | |
| 10 | BD05L-00001 | BEARING SEAT | |
| 11 | BD05-00014 | ADJUSTING SPACER | |
| 12 | 07000-02135 | O-RING | |
| 13 | GB297-84 | BEARING | |
| 14 | BD05-00016 | GEAR | |
| 15 | BD05-00007 | SLEEVE | |
| 16 | BD05L-00003 | OUTPUT SHAFT | |
| 17 | BD05L-00002 | BEARING SEAT | |
| 18 | 01010-51235 | BOLT M12X35 | |
| 19 | ZL15E-00002 | BRAKE SEAT | |
| 20 | DFX2-15А | HAND BRAKE ASSY | |
| 21 | 01602-11030 | WASHER 10 | |
| 22 | GB70-85 | SCREW | |
| 23 | ZL15E-00003 | OUTPUT FLANGE | |
| 24 | 01010-51025 | BOLT M10X10 | |
| 25 | BD05L-00005 | SLEEVE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
