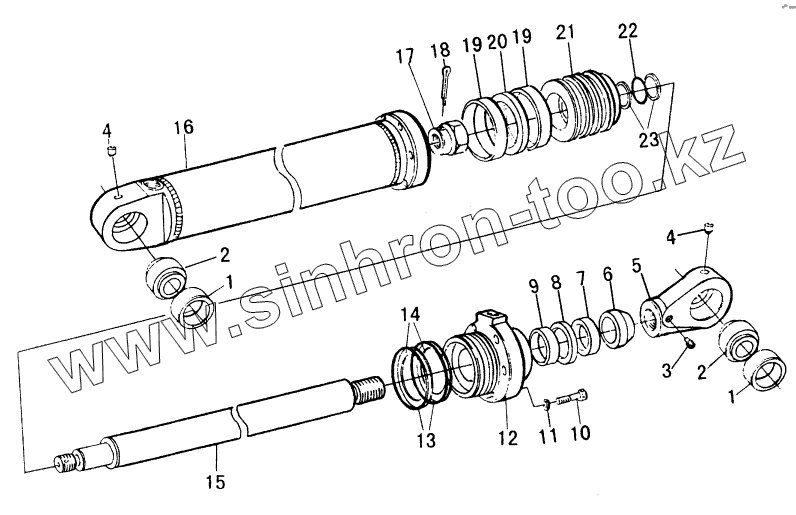

Каталог запасных частей к технике: SDLG LGB680. CROWD CYLINDER
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | WZ23007-7 | BUSHING | |
| 2 | JOINTBEARING | JOINT BEARING | |
| 3 | GB/T79-2000 | SCREW | |
| 4 | GB1153-1989 | OIL CUP M10X1 | |
| 5 | WZ3007-5 | ROD HEAD | |
| 6 | СК63 | DUST RING | |
| 7 | SEALRING | SEAL RING | |
| 8 | CKS-0630 | COMBINED SEAL RING | |
| 9 | DXH68X20X2.5 | GUIDE RIG | |
| 10 | GB/T5782-2000 | BOLT | |
| 11 | GB/T93-1987 | WASHER | |
| 12 | WZ3007-4 | BUSHING | |
| 13 | GB1235-76 | O-RING | |
| 14 | SNAPRING125X120 | SNAP RING a125X120 | |
| 15 | WZ3007-3 | PISTON ROD | |
| 16 | WZ300701 | CYLINDER | |
| 17 | EZ3007-1 | NUT | |
| 18 | GB91-86 | SPLIT PIN | |
| 19 | DXH125X15X2.5 | GUIDE RING | |
| 20 | CKW1250 | COMBINED SEAL RING | |
| 21 | WZ3007-2 | PISTON | |
| 22 | GB1235-76 | O-RING | |
| 23 | GB1235-76 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
