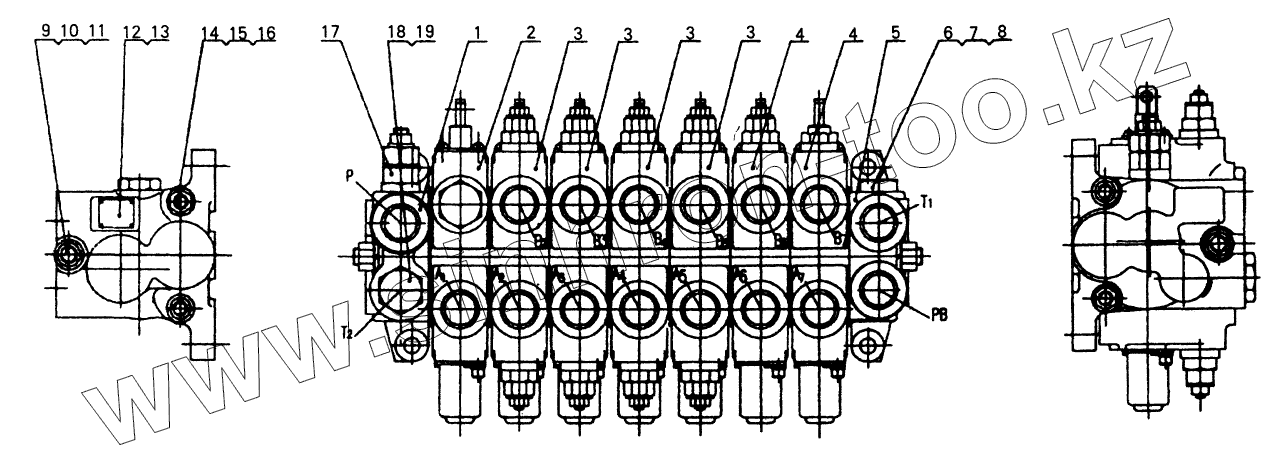

Каталог запасных частей к технике: SDLG LGB680. BACKHOE VALVE ASSEMBLY
1
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CDB-F20D-1.01 | VALVE | |
| 2 | CDB-F20-2.00 | REVEPSING VALVE SECTION OF “A” TYPE | |
| 3 | CDB-F20-4.00b | REVEPSING VALVE SECTION OF O-TYPE | |
| 4 | CDB-F20-4.00e | REVEPSING VALVE SECTION OF O-TYPE | |
| 5 | CDB-F29-5.00b | REYURNOIL VALVE SECTION | |
| 6 | CDB-F20-5.02 | PLUG | |
| 7 | GB3452.1-1992 | O-RING | |
| 8 | GB1235-1976 | O-RING | |
| 9 | CDB-F20-7.10 | STUD M14X1.5X478 | |
| 10 | GB/T93-1987 | WASHER | |
| 11 | GB/T6171-2000 | NUT M14X1.5 | |
| 12 | CDB-F20-10.00 | PLATE | |
| 13 | GB/T827-1986 | GROOVE STUD | |
| 14 | CDB-F20-6.10 | STUD M12X1.25X478 | |
| 15 | GB/T93-1987 | WASHER | |
| 16 | GB/T6176-2000 | NUT M12X1.25 | |
| 17 | CDB-F20-1.11 | MAIN RELIEF VALVE | |
| 18 | CDB-F20-2.09 | PLUG | |
| 19 | GB3452.1-1992 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
