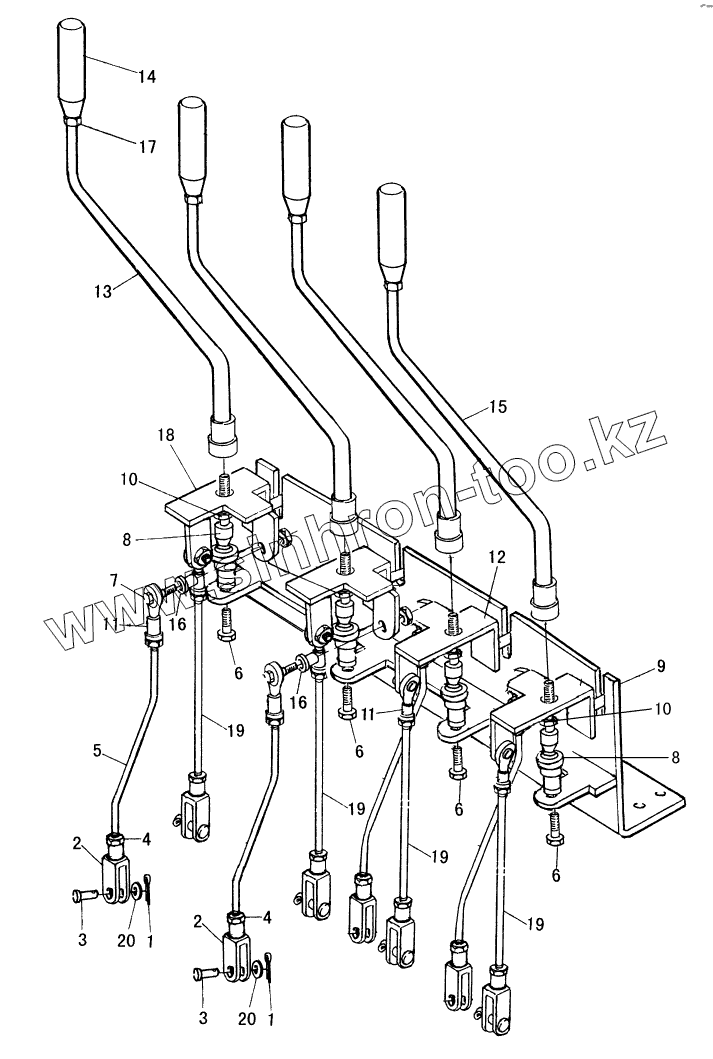

Каталог запасных частей к технике: SDLG LGB680. BACKHOE OPERATION MECHANISM
1
1
2
2
3
3
4
4
5
6
6
6
6
7
8
8
9
10
10
11
11
12
13
14
15
16
16
17
18
19
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4016000183 | PIN | |
| 2 | 2612000107 | YOKE | |
| 3 | 4016000143 | PIN | |
| 4 | 4013000007 | NUT | |
| 5 | 2612000131 | LINK ROD | |
| 6 | 4011000508 | BOLT GB5786-M18X1.5X30EpZn-8.8 | |
| 7 | 2612000105 | BILT | |
| 8 | 4021000049 | BEARING JB5306-SQZ18-RS/K | |
| 9 | 2612000132 | MOUNTING FRAME | |
| 10 | 4013000136 | NUT | |
| 11 | 4021000048 | BEARING GB4222-SIJK/10C | |
| 12 | 2612000135 | BRACKET | |
| 13 | 2612000137 | CONTROL LEVER | |
| 14 | 2612000118 | CONTROL HANDLE | |
| 15 | 2612000139 | CONTROL LEVER | |
| 16 | SLEEVE | SLEEVE | |
| 17 | 4013000011 | NUT | |
| 18 | 2612000108 | BRACKET | |
| 19 | 2612000106 | LINK ROD | |
| 20 | 4015000072 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
